PriDriven edut:

  • Huomattavasti alhaisemmat investointikustannukset verrattuna muihin markkinoilla oleviin moottoroituihin taitto-oviin

  • Markkinoiden kenties vähäisin huoltotarve ja alhaisimmat huoltokustannukset

  • Huoltoväli 18 kuukautta (12 kuukautta, jos ovi avataan yli 50 kertaa päivässä)

  • Puolta lyhyempi avautumisaika, noin 11 sekuntia (vakiomallinen 4 metriä korkea nosto-ovi noin 20 sekuntia)

  • Huomattavasti alhaisempi törmäysriski sivusuuntaiseen liikkeen ansiosta

  • Helppo asennus, muita oviaukon yläpuolella tai katossa olevia asennuksia ei tarvitse juurikaan ottaa huomioon

  • Moderni ohjaus ja helppo asennus, käyttöönotto, ohjelmointi ja käyttöliittymä

  • Suuri toimintavarmuus, vähän kuluvia ja liikkuvia osia

  • Kehitetty ja valmistettu Ruotsissa

  • Ovella ja mekaanisilla komponenteilla 7 vuoden takuu

  • Elektroniikalla 2 vuoden takuu

PriDriven edut:

  • PriDrive Standard

    PriDrive Standard avautuu ja sulkeutuu noin 11 sekunnissa. Sitä on saatavana kolmi- ja neliosaisena mallina.

    Enimmäisleveys: 5,08 m
    Enimmäiskorkeus: 4,8 m
    Oviaukko enintään: 23,15 – 23,75 kvm (mallista riippuen).

  • PriDrive Boomerang


    Boomerang-helalla varustettu PriDrive pienentää tarvittavan sivutilan 250 mm:iin ja mahdollistaa samalla moottorin kytkemisen suoraan lattiatasolta käsikäyttöä varten. Boomerang-hela on saatavana vain neliosaisiin oviin, joiden enimmäiskoko on 4,5×4,8 m.

    Enimmäisleveys: 4,5 m
    Enimmäiskorkeus: 4,8 m
    Oviaukko enintään: 21,6 kvm

“The future is here, be a part of the evolution with the PriDrive solution”

Videoklipp om PriDrive

.

.Moottoroituja teollisuusovia on ollut käytössä jo kauan, mutta uusi PriDrive-ratkaisumme parantaa oven käyttöominaisuuksia merkittävästi.
Aikaisemmin moottoroidut teollisuusovet olivat joko kallis hankinta tai niiden käyttökustannukset olivat korkeat, mutta nykyisin moottoroitu ovi on itsestään selvä vaihtoehto teollisuustiloihin.

PriDrive pohjautuu tunnettuun Ecolid-taitto-oveemme, joka on Ruotsin myydyin teollisuusovi, ja siinä on täysin uusi, yrityksemme kehittämä moottori ja ohjaus. PriDrive-ratkaisun kehittäminen perustuu siihen, että mielestämme sekä tuotteiden hankkimisen että käytön tulee olla kustannustehokasta ja asentamisen ja käytön helppoa.

PriDrive – nopea ja turvallinen, alhaiset huoltokustannukset

Joihinkin tiloihin tarvitaan hieman tavallista laadukkaampi ovi. Tällaisissa tiloissa suunnittelu, käytettävyys ja taloudellisuus ovat yhtä tärkeitä huomioitavia seikkoja. Nimensä mukaisesti PriDrive-moottorilla varustettu Ecolid-ovi on erittäin taloudellinen ja ympäristöystävällinen valinta, jossa on laadukas viimeistely ja erittäin alhainen huoltotarve. Jos etsit hyvin eristettyä, edullista ja tyylikästä moottorikäyttöistä taitto-ovea, se on tässä.

Kuvagalleria

Esitteet

Luettelo

Huoltokustannukset

Takuuehdot

CE-merkintä
Kaikki Ecolid-ovet on CE-merkitty rakennusalan tuotteita koskevan asetuksen mukaisesti voimassa olevan standardin EN 13241 mukaan. Moottorikäyttöiset ovet on CE-merkitty myös konedirektiivin, matalajännitedirektiivin ja EMC-direktiivin mukaan.

Eristysarvo
Standardin EN 12428 mukaisesti laskettuna umpinaisen 4 x 4 m:n oven U-arvo on 1,57 W/(m2/K) ja yhdellä B1-tyypin ikkunarivillä varustetun oven U-arvo on 1,77W/(m2.

Ilmatiiviys
Luokka 4, 1,8 m3/m2 h, standardin EN 12426 mukaisesti.

Mekaaninen kestävyys
Mitoitettu ja testattu 1,000,000 avautumiskerralle standardin EN13241.

Vedenpitävyys
Luokka 3 standardin EN 12425 mukaisesti.

Tuulenkestävyys
Luokka 2, 3, 4 tai 5 koosta riippuen. Testattu ja luokiteltu standardien EN 12444 ja EN 12424 mukaisesti.

Turvallisuus
Moottorikäyttöiset ovet täyttävät kaikki voimassa olevat turvallisuusvaatimukset ja standardit. Puristumisriskit on poistettu jo suunnitteluvaiheen alussa. Oviin kuuluu vakiona optiset puristumissuojat keskitiivisteissä ja turvavalokenno oviaukossa. Lisäksi moottorissa/ohjausyksikössä on lisäsuojana kuormitusvahti. Kumitiivisteet on muotoiltu niin, ettei ovilehtien tai ovilehden ja seinän väliin voi jäädä puristuksiin. Putoamisen estämiseksi jokaisessa ovilehdessä on vähintään 3 kantavaa kiinnikettä.

Ovilehteen asennetut kiinnikkeet
Sähkösinkittyä terästä tai alumiinia.

Ikkunat
Argonkaasulla täytetyt D4-12-eristysikkunaruudut kuudessa vakiokoossa. Vakiokorkeus noin 1070 mm. 7 vuoden takuu lasilevyjen välistä kondensaatiota vastaan. Karmit anodisoitua alumiinia, varustettuna kylmäkatkoin.

Integroitu käyntiovi
Saatavana useita malleja.
Käyntiovi aukeaa aina ulospäin. Käyntioven paikka riippuu valitusta ovesta, katso suunnitteluohjeet. Taitto-oven täytyy olla vähintään 2800 mm korkea, jotta käyntiovi voidaan asentaa. Käyntioven leveys riippuu ovilehden leveydestä ja on pienimmillään 567 mm.
Ovilehden täytyy olla vähintään 770 mm leveä, jotta siihen voidaan asentaa käyntiovi. Lukko Dorma DL 919-50.

Välisaranat
Anodisoitua alumiinia. Öljyttömät teflonhelat.

Karmin saranat
Sähkösinkittyä terästä, säädettävissä moneen suuntaan. Öljyttömät teflonhelat. Kiinnitetään ruuveilla ovenpieleen.

Ovilehti
Prosessilaminoidut sandwich-paneelit.
Paksuus 50 mm. Kehys kumilistojen kiinnittämiseen, valmistettu esim. luonnonanodisoiduista alumiiniprofiileista. Kiinteät teräsvahvikkeet, joihin kiinnitetään saranat, ohjauslaitteet ym

Eristys
50 mm freonitonta polyuretaanivaahtoa.

Ovenpielet
Terästä, yläpalkin paksuus väh. 6 mm, sivutuen paksuus väh. 4 mm.

Johdinkiskot ja -konsolit
Kuumagalvanoitua terästä, säädettävät. Kiinnitetään ruuveilla ovenpieleen.

Tiivisteet
Kulutusta kestävää EPDM-kumia.
Muotoiltu standardin EN 12453 mukaisesti, jolloin lisäsuojaa ei tarvita.

Ulkoverhoilu
Sisä- ja ulkopinta kuumasinkittyä terästä. Lakattu 25 μm:n polyesterilakalla.

Koko – PriDrive vakio
Enimmäisleveys: 5,08 m
Enimmäiskorkeus: 4,8 m
Oviaukko enintään: 23,15–23,75 m2 (mallista riippuen).

Koko – PriDrive Boomerang
Enimmäisleveys: 4,5 m
Enimmäiskorkeus: 4,8 m
Oviaukko enintään: 21,6 m2

Takuu
Ovella ja mekaanisilla komponenteilla 7 vuotta.
Elektroniikalla 2 vuotta.
Takuuehdot erillisessä asiakirjassa.

Ylläpito ja huolto
Markkinoiden vähäisin huoltotarve.
Huoltoväli 18 kuukautta tai enintään 30 000 avaamiskertaa.

Murtoluokituksen mukainen
Lisävarusteena saatavana murtosuojattu rakenne. Testattu ja hyväksytty standardin SSF 1074 luokan 2 mukaisesti.
klass 2.

Moottori ja vaihde
Prido PriDrive

Käyttövirta
1,10 A

Syöttöjännite
3x400V+N+PE

Taajuus
50 Hz

Kierrosluku, lähtöakseli
Vakio: noin 2,0 RPM
Boomerang: noin 3,0 RPM

Avaus- ja sulkunopeus
Vakio: noin 11 s 4-osainen, noin 10 s 3-osainen
Boomerang: noin 9,5 s

Ohjaus
Prido PriDrive

Standardin EN 13849-1 mukainen luokka
Pl”c” luokka 3

Ulkoinen sulake vaihetta kohti
10–16 A

Sisäiset sulakkeet, moottori
3 x 2,5 A hidas 5 x 20 mm, katkaisukyky 1500 A

Sisäiset sulakkeet, ohjaus
1 x 1A hidas 5 x 20 mm

Energiankulutus, ohjaus
5 W

Lämpötila-alue
-10…+40 celsiusastetta

Suojausluokka
IP65

Käyttökerroin
Jatkuvasti enint. 1 kokonainen kierros/ min.

Ecolid-teollisuusovien ja -taitto-ovien värit

Hopea 045
lähin RAL 9006

Metsänvihreä 874 lähin RAL 6003
NCS S 6020-G30Y

Harmaanvalkoinen 022
lähin RAL 7044

Sininen 558
RAL: 5009

Lyijynharmaa 036
lähin RAL 7024

Valkoinen 010
lähin RAL 9010

Punainen 758
lähin RAL 3009

ANTRACITGRÅ 035
RAL: 7016

Antrasiitinharmaa 035
lähin RAL 7016

Suklaanruskea 434
lähin RAL 8017

Musta 015
lähin RAL 9005

Huomaa, että näytöllä näkyvä väri voi poiketa hieman todellisesta sävystä. Jos haluat nähdä tarkan värin, ota yhteyttä ja pyydä levynäyte.

Värin rakenne

  1. Teräslevy
  2. Sinkkikerros
  3. Passivointikerros
  4. Pohjaväri (primer)
  5. Polyesterimaali 25 µm
  6. Taustamaali 10 µm

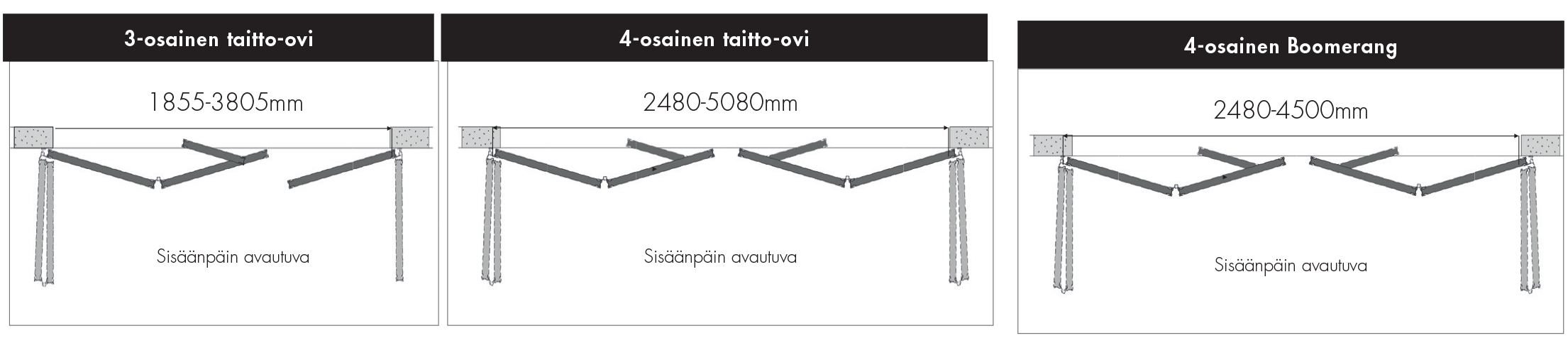

Avausvaihtoehdot – Ecolid (PriDrive)

Avausvaihtoehdot:

Asennusmitat:

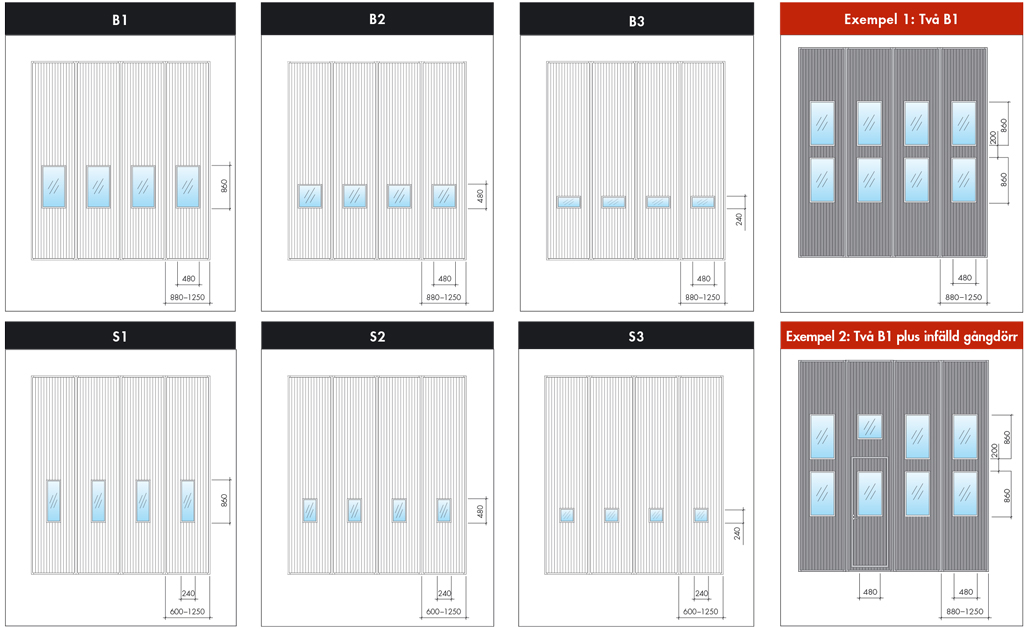

Ikkunat – Ecolid

Ecolid-oveen on saatavana kaksilasiset argonkaasutäytteiset eristetyt ikkunat. Vakiovalikoimassa on kuusi kokoa. Erikoismittaisia ikkunoita on saatavana tilauksesta. Ikkunat voidaan sijoittaa vapaasti edellyttäen, että alla mainittuja mittoja noudatetaan. Ikkunoiden enimmäismäärä ovilehdessä riippuu koosta. Vakiokorkeus = 1070 mm.
