Pikarullaovi
Rakennusten sisällä, esimerkiksi eri osastojen välillä, tarvitaan joskus nopeasti toimivia ovia esimerkiksi näkyvyyden vähentämiseksi tai trukkiliikennettä varten ilman, että eri työympäristöt vaikuttavat toisiinsa. Pikarullaovemme Revolid on silloin erinomainen vaihtoehto. Se avautuu nopeudella 1,8 m/s ja yksinkertaisen ja luotettavan rakenteensa ansiosta se on erittäin edullinen vaihtoehto.
PRIDON PIKARULLAOVEN VAHVUUDET
- Kehitetty ja valmistettu Ruotsissa
- Pitkäaikaistestattu 1 miljoonalle avauskertaa
- Valmistetaan täysin mittojen mukaan koossa jopa 3500×3500 mm
- Avautumisnopeus 1,8 m/s
- Yksinkertainen ja nopea asentaa vähäisten osien ja ruuvikiinnitysten ansiosta
- Vaatii minimaaliset sivu- ja yläpuoliset tilat, 100 mm ja 500 mm
- Moottorit ja ohjausyksiköt Euroopan suurimmalta valmistajalta, saksalaiselta GFA:lta
- Valoverho aukossa optimaalisen turvallisuuden ja törmäysriskin vähentämisen takaamiseksi
- Alhaiset ylläpitokustannukset
- Lyhyet toimitusajat ja korkea toimitusvarmuus
- CE-merkitty eurooppalaisen ovistandardin EN13241 mukaisesti
- 7 vuoden takuu
- 2 vuoden takuu elektroniikalle
Revolid pikarullaovi
TURVALLISUUS
Turvallisuus on ollut tärkeä osa kehitystyötä ja ovet on suunniteltu voimassa olevan ovistandardin EN13241 mukaisesti ja CE-merkitty sitä vasten. Ovet on varustettu valoverholla aukossa. Sulkeutuessa se estää kosketuksen ovilehteen ja vähentää samalla törmäysvaurioiden riskiä. Ovi palautuu täyteen avautumiseen, kun jokin tulee valoverhon alueelle.
Tekniset tiedot Revolid pikarullaovesta
CE-merkintä Kaikki Revolid-ovet CE-merkitään rakennustuoteasetuksen, konedirektiivin, pienjännitedirektiivin ja EMC-direktiivin mukaisesti voimassa olevan standardin EN13241 mukaan Eristysarvo Ilmatiiviys Mekaaninen kestävyys Vedenpitävyys Tuulenkestävyys Ovilehti Ikkuna Alapalkki Pohjatiiviste Sivuprofiilit Tiivisteet Ovenpieli Seinäkonsolit ja laakerit Kangastela
NPD (arvoa ei ole määritetty, tarkoitettu sisäkäyttöön).
NPD, standardin EN13241 mukaan.
Mitoitettu ja testattu 1 000 000 avauskertaa varten standardin EN12605 mukaan.
Luokka 0, standardin EN12425 mukaan.
Luokka 2, standardien EN12444 ja EN12424 mukaan.
Repeämätön ja kangasvahvistettu PVC-kangas, 900 g/m2, paksuus noin 0,9 mm. Saatavana 4 eri vakioväriä. HF-hitsatut viimeistelylistat ovikankaan sivuissa.
1,0 mm kirkas PVC HF-hitsattu ovikankaaseen.
2-osainen alumiinipalkki rakenteella, joka kestää pieniä törmäyksiä vaurioitumatta. Alapalkki sisältää myös painot, jotka pitävät ovikankaan kireänä suljetussa asennossa.
70 mm korkea pohjan tiiviste EPDM-kumista varmistaa hyvän tiivistyksen lattiaan. Pohjatiiviste, alapalkki ja ovikankaan muotoilu tarjoavat myös ratkaisun, joka tiivistää aina oven kulmiin asti (muuten yleinen pikarullaovien ongelma). Ei myöskään kalliita komponentteja, jotka vaurioituvat helposti törmäyksessä. Henkilöturvallisuus ratkaistaan oven sivuilla olevan valoverhon avulla.
Vahvat suulakepuristetut alumiiniprofiilit 2-osaisessa muodossa, jotka automaattisesti muodostavat kaapelikanavat oven eri ohjausyksiköille ja moottoriliitännälle, samalla ne toimivat ovilehden ohjauksina.
Kangas tiivistyy kapeisiin uriin sivuprofiileissa. Alumiiniprofiili, joka vähentää aukkoa kankaan ja seinän välillä oven yläpuolella.
Terästä, vähintään 4 mm paksuudella, tai puuta vähintään 75 mm paksuudella
Vahvat, sähkösinkityt, 5 mm paksut ja laserleikattavat levyt, jotka on valmisteltu pitkänomaisilla rei’illä helppoa asennusta ja säätöä varten. Vahvat kuulalaakerit, jotka pultataan laakerikannattimiin.
Terästä, halkaisija 133 mm, hitsatuilla päätylevyillä ja akseleilla.
Moottori
Taajuusohjattu moottori GFA FI 4.250 1-vaihe 230V, kapselointiluokka IP65. Sisäänrakennettu jarru/pysäytin putoamissuojana. Lämpötila-alue +5 – +40 astetta.
Ohjausyksikkö
GFA TS971, taajuus 50/60 Hz, käyttöjännite 1-vaihe tai 3-vaihe 220-400V, sulake 10-16A, kapselointiluokka IP65, ilmankosteus enintään 93 % ei kondensoivaa.
Lämpötila-alue +5 – +40 astetta.
Valoverho
Kapseloitu alumiiniin ja ruuvattu sivuprofiiliin.
15 m kaapelointi sekä lähettimessä että vastaanottimessa, LED-tyyppinen tilanilmaisin.
7 vuoden takuu
Katso erillinen asiakirja takuuehdoistamme. (2 vuoden takuu elektroniikalle)
Ylläpito, huolto
Markkinoiden alhaisin huoltotarve. 1 kerta/18 kuukautta tai enintään 50 000 avausta.
Värikartta Revolid pikarullaovi
Teollisuusoven värillä on luonnollisesti suuri merkitys rakennuksen kokonaisvaikutelmaan. Siksi Prido tarjoaa useita vakiovärejä pikarullaoveemme.
 |
 |
 |
 |
|---|---|---|---|
| RAL 3002 | RAL 9016 | RAL 5010 | RAL7037 |

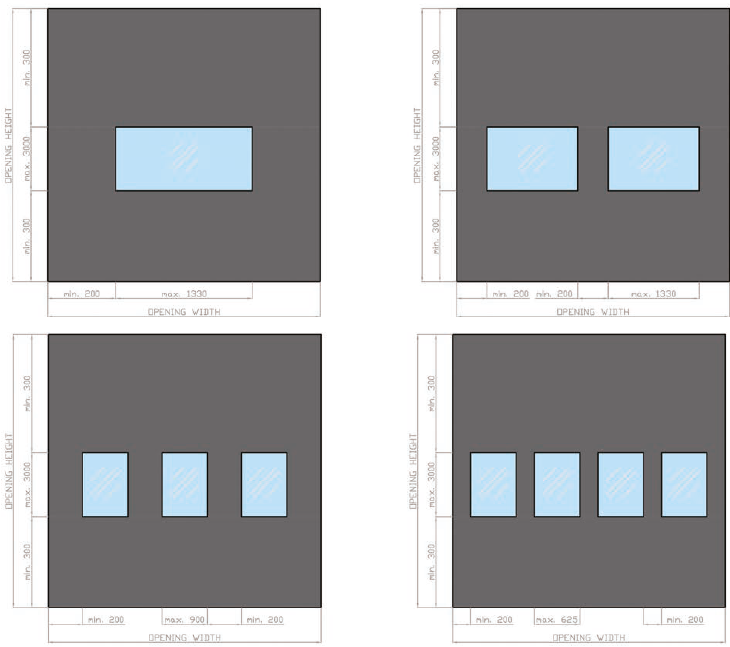

Ikkunavaihtoehdot Revolid pikarullaovelle
1,0 mm kirkas PVC HF-hitsattu ovikankaaseen.
Tukholma
Göteborg
Malmö
Uppsala

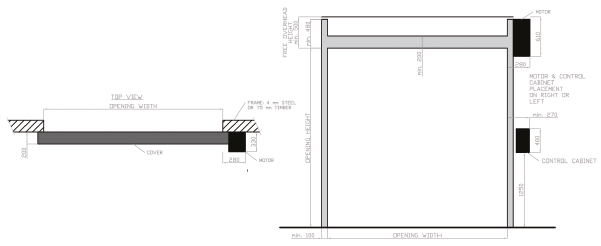

Ovenpieli
Revolid-oven moottorit ja ohjausyksiköt tulevat saksalaiselta GFA:lta, Euroopan suurimmalta ja johtavalta ovikoneistojen valmistajalta. Ratkaisu sisältää useita erilaisia mahdollisuuksia samalla kun sitä luonnehtii käyttövarmuus ja yksinkertainen käyttö. Seuraavat toiminnot sisältyvät vakiona: Näiden toimintojen lisäksi ohjausyksikkö on mm. myös valmisteltu seuraavia liitäntöjä varten: Ohjausyksikkö voi myös käsitellä erilaisia muita ulkoisia laitteita, kuten koodilukot, kortinlukijat, tutkat ja maakaapelit. Jos halutaan liittää useita ovia, valitaan ohjauskeskus TS981. Revolid-ovi voidaan silloin toiminnallisesti yhdistää muihin oviversioihin, joissa on sama ohjausyksikkö.
Kaukosäätimet Tutka Painikekotelo ja ohjauskytkin Koodilukko ja kortinlukija Naruavaus Maakaapeli
Moottorit ja ohjausyksiköt
Ympäristötuoteseloste – Revolid pikarullaovi
Yrityksen ja tuotteen kuvaus
Yritys:
Prido on yli 45 vuoden vankan kokemuksen myötä yksi alan johtavista toimijoista.
Yritys työskentelee teollisuusovien suunnittelun, kehityksen, valmistuksen ja markkinoinnin parissa teollisuudelle ja muille ovien käyttäjille Pohjoismaissa ja Pohjois-Euroopassa.
Tavoitteena on tarjota alan houkuttelevin ja markkinoihin sopeutetuin valikoima.
Pääkonttori
534 92 Tråvad
Puh: 0512-295 90
Faksi: 0512-200 30
Sähköposti: info@prido.se
www.prido.se
Vastuuhenkilö:
Toimitusjohtaja Josephine Stjärnerfält, 0512-295 88
josephine@prido.se
Yhteyshenkilö:
Ympäristökoordinaattori Otto Claéson, 0512-295 85
otto.claeson@prido.se
Ympäristötyö:
Yrityksen ympäristöpolitiikka on luettavissa verkkosivuilla. Säännöllistä seurantaa tehdään.
Tuote:
Revolid-ovi on pikarullaovi, jonka ovilehti on PVC-kangasta ja joka rullautuu terästelan ympärille. Ovea ohjataan alumiinisivuprofiileissa.
Ne on aina varustettu moottorilla.
Valmistus tapahtuu pääkonttorilla Tråvadissa lähellä Varaa. Oven käyttöiäksi arvioidaan vähintään 15 vuotta.
Ilmoitettu käyttöikä pätee edellyttäen, että tuotetta käytetään olosuhteissa, joihin se on tarkoitettu, ja että sitä huolletaan oven käyttöohjeen huolto-ohjeiden mukaisesti.
Sisältöseloste:
Alla olevassa taulukossa on tiedot Revolid-oven sisällöstä. Ovet mitoitetaan asiakkaan toiveiden mukaan, joten koko vaihtelee.
Taulukko näyttää sisällön yleisimmässä versiossa – 3000 mm x 3000 mm.
| Materiaali | Määrä |
| Teräs | 75,7 kg |
| Alumiini | 36,8 kg |
| Kumi | 1,6 kg |
| Muovi PVC-kangas | 12,0 kg |
| Muovi muu | 1,51 kg |
| Moottori | 23,2 kg |
| Elektroniikka | 2,17 kg |
Tarkempia tietoja sisältyvistä komponenteista saa ottamalla yhteyttä valmistajaan.
Ympäristösuorituskykyseloste:
Tiedot tuotteen ympäristösuorituskyvystä on jaettu valmistus- ja käyttöosaan.
Valmistus:
Resurssien käyttö:
– Sähkönkulutus noin 103 kWh/ovi.
Saastepäästöt:
– Mitattavia päästöjä ei esiinny.
Muut tiedot:
– Vaarallinen jäte: ei mitään
– Muu jäte: Tuotannossa esiintyy jäännöstuotteita teräs- ja alumiiniromun sekä PVC-kankaan muodossa. Niitä ei luokitella vaaralliseksi jätteeksi, vaan ne voidaan kierrättää tai loppusijoittaa ilman rajoituksia.
– Tuotannossa käytetyt kemikaalit: maali kangastelan pintakäsittelyyn korroosiosuojana, noin 50 g/ovi.
Käyttö:
Kuljetukset:
– Valmiit ovet kuljetetaan asiakkaalle yksinomaan autolla.
Asennus:
– Ovet mitoitetaan asiakkaan toiveiden mukaan. Asennukseen tarvitaan tikkaat, rakennustelineet ja joissakin tapauksissa saksinostin sekä käsityökalut, kuten porakone ja ruuvimeisseli.
Purkaminen:
Sisältyvät osat voidaan purkaa käsin tavallisilla käsityökaluilla.
Pakkaus:
– Pakkaus tapahtuu telineeseen. Teline koostuu puulavasta ja puisista tukijalasta. Ovet pakataan muovinauhalla, suojamuovilla ja vaahtomuovisella suojalistalla.
Omapäästöt:
– Ei tunnettuja.
Kierrätys:
Metalli voidaan materiaalikierrättää. Puu-, muovi- ja kumijäämät voidaan energiakierrättää.
