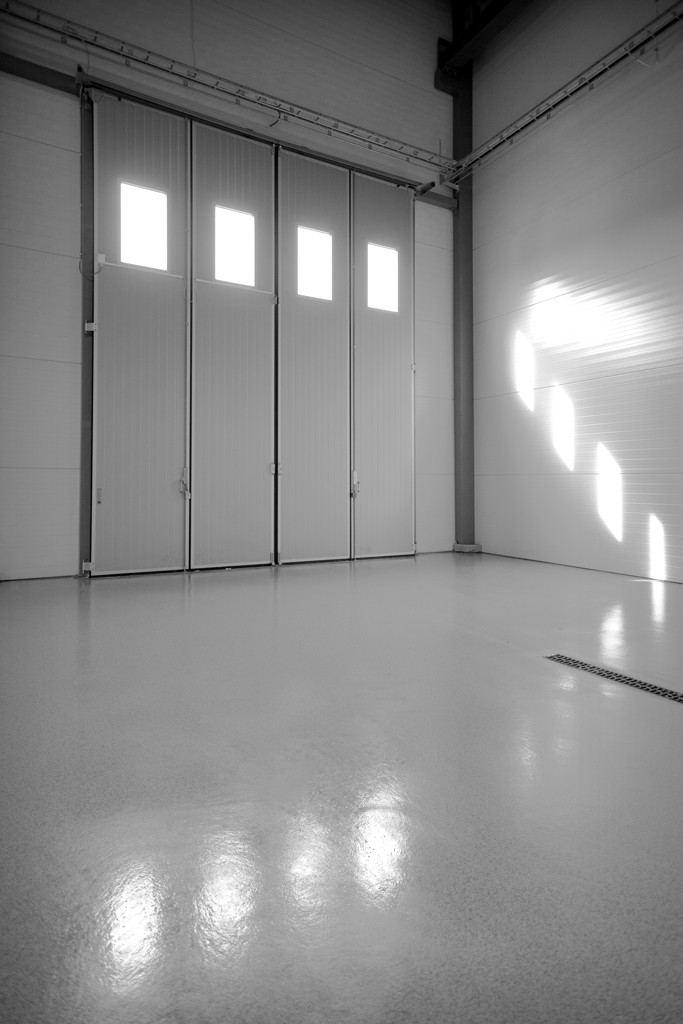

Taitto-ovi
Miksi valita taitto-ovi?
Pridon tavoitteena on tarjota korkealaatuisia teollisuusovia kilpailukykyiseen hintaan. Toisin kuin monilla alan toimijoilla, liiketoimintamme ei perustu huoltojen ja varaosien jälkimyyntiin. Haluamme valmistaa ovia, jotka toimivat luotettavasti ja joiden huoltotarve pysyy mahdollisimman vähäisenä koko niiden pitkän käyttöiän ajan.
Tästä ehkä paras esimerkki on manuaalinen taitto-ovemme. Se on rakenteeltaan yksinkertainen ja kestävä, siinä on vähän kuluvia osia ja sen huoltotarve on erittäin vähäinen.
Miksi valita manuaalinen taitto-ovi – ja milloin se on moottoroitua ovea parempi ratkaisu?
Kestävä hankinta
Taitto-ovi on suunniteltu kestämään pitkään. Ovi on pitkäaikastestattu 1 miljoonalle avauskerralle. Oikein asennettuna se on lähes kulumaton. Kestävyys ei ole vain käyttöikää. Sandwich-rakenteemme antaa myös U-arvon, joka on noin 40 % parempi kuin kehysrakenteisilla taitto-ovilla.
Käyttövarma
Elektroniikka ja automatiikka ovat hyödyllisiä, mutta nekään eivät kestä ikuisesti ja voivat olla herkkiä ulkoisille tekijöille. Manuaalinen taitto-ovi on rakenteeltaan yksinkertainen ja erittäin toimintavarma. Prido myy 13 500 ovea vuodessa, ja meillä on yli 50 vuoden kokemus alalta. Tunnemme teollisuusovet ja tiedämme, millaisia eroja eri ovityyppien välillä on.
Helppo avata ja sulkea
Manuaalinen taitto-ovi on helppo avata ja sulkea, vaikka ovi olisi 7 metriä leveä ja 6 metriä korkea, hyvin suunnitellun rakenteensa ansiosta.
Erittäin alhaiset ylläpitokustannukset
Kun investoidaan teollisuusoveen, kannattaa kiinnittää huomiota myös huoltokustannuksiin eli siihen, mitä oven omistaminen todellisuudessa maksaa. Joidenkin ovityyppien kohdalla itse hankintahinta muodostaa vain pienen osan kokonaiskustannuksista. Monet ovivalmistajat määräävät 6–12 kuukauden huoltovälit, ja jokainen yksittäinen huoltokäynti voi tulla kalliiksi.
Manuaalinen taitto-ovemme on käytännössä huoltovapaa. Normaaleissa teollisuusolosuhteissa se ei vaadi säännöllistä huoltoa. Erittäin likaavissa ympäristöissä oven pesu voi olla tarpeen korroosiosuojauksen säilyttämiseksi. Yksinkertaisen ja kestävän rakenteensa ansiosta oven hoito ja ylläpito onnistuvat ilman erityisosaamista.
Vähentynyt törmäysvaurioiden riski
Taitto-ovi pienentää törmäysvahinkojen riskiä. Ihmisen näkökenttä on vaakasuunnassa pystysuuntaa laajempi, ja esimerkiksi ajoneuvon katto voi lisäksi rajoittaa näkyvyyttä ylöspäin. Sivusuunnassa liikkuvat ovilehdet on siksi helpompi havaita kuin ylös ja alas liikkuva ovi. Taitto-oven sivusuuntainen liike vähentää riskiä, että ajoneuvo törmää oveen sen avautuessa tai sulkeutuessa. Näin voidaan välttää esimerkiksi nosto-oville tyypillisiä alalamellien törmäysvaurioita ja niistä aiheutuvia kalliita korjauksia. Jos vahinko kuitenkin sattuu, taitto-oven korjaaminen on erittäin yksinkertaista. Vaurioitunut ovilehti voidaan vaihtaa erikseen, eikä vaihtamiseen tarvita oviteknikkoa, kuten esimerkiksi nosto-oven korjauksessa usein tarvitaan.
Helppo ja nopea asennus
Taitto-ovi on suunniteltu helposti ja nopeasti asennettavaksi. Manuaalisen taitto-oven yksinkertaisen rakenteen ansiosta asennus onnistuu myös itse, jos työkalut pysyvät käsissä ja rakentaminen on ennestään tuttua. Erityistä oviasennusosaamista ei tarvita. Jos asennuksen haluaa jättää ammattilaiselle, sen hoitaa Pridon koulutettu asennuskumppani. Yksinkertaisen rakenteen ja nopean asennuksen ansiosta myös asennuskustannukset pysyvät alhaisina verrattuna moniin muihin teollisuusoviratkaisuihin.
Sopii useimpiin oviaukkoihin
Taitto-ovi sopii useimpiin oviaukkoihin, koska se vaatii vain vähän sivu- ja ylätilaa ja on saatavana sekä sisään- että ulospäin avautuvana.
Teollisuus
Ruotsin myydyin taitto-ovi teollisuusympäristöön
Logistiikkakeskus
Manuaalinen taitto-ovi, joka varmistaa alhaiset käyttökustannukset
Huoltotila
Moottoroidut taitto-ovet korkealla käyttövarmuudella ja nopealla avauksella
Maatalous
Vankat taitto-ovet huippuluokan ruostesuojauksella
Lisävarusteet
Räätälöi taitto-ovesi
Millimetrin tarkkuudella mittojen mukaan valmistetut ovet
Jokainen taitto-ovi valmistetaan täysin mittojesi mukaan. Ei vakiomittoja – mukautamme leveyden ja korkeuden millimetrin tarkkuudella sopimaan oviaukkoon täydellisesti. Tuloksena on tiivis, hyvin istuva ovi ilman tarpeettomia kompromisseja.

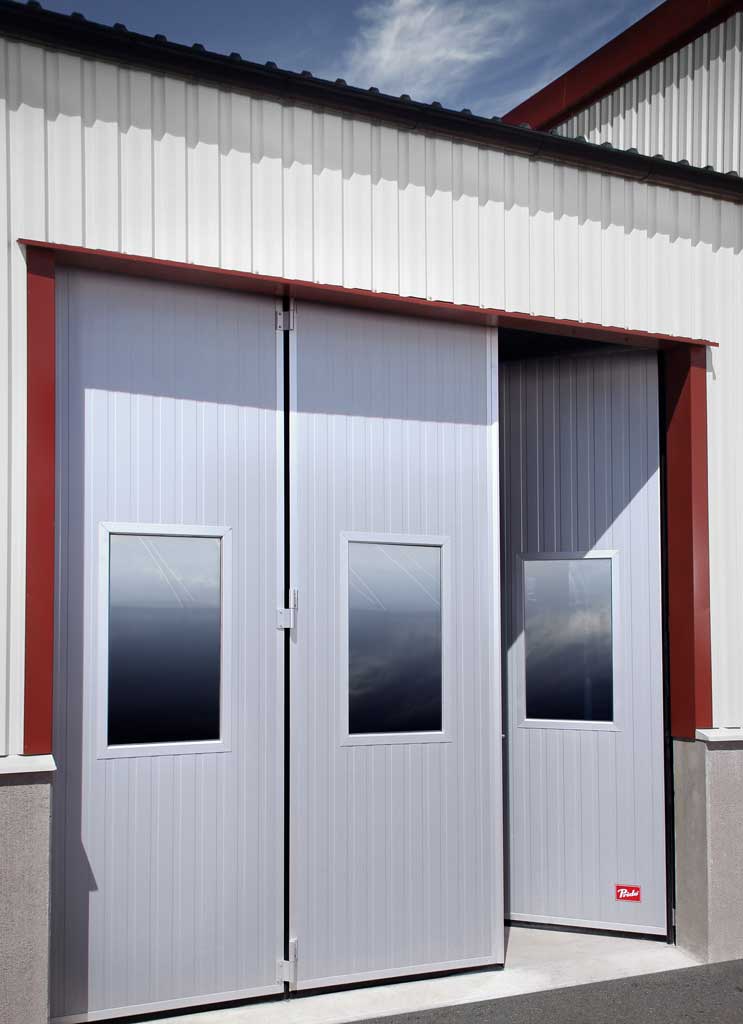

Upotettu käyntiovi
Säästä energiaa ja aikaa taitto-oveen integroidulla käyntiovella. Käyntiovi on erinomainen ratkaisu kohteisiin, joissa henkilöliikennettä on säännöllisesti – koko taitto-ovea ei tarvitse avata aina, kun siitä kuljetaan.
Käyntiovi aukeaa aina ulospäin ja on varustettu turvalukituksella.
Moottori
Tilaa Prido taitto-ovesi PriDrive-moottorilla. Avausaika noin 11 sekuntia. Voidaan helposti irrottaa manuaalista käyttöä varten sähkökatkoksen aikana.
Ikkunat
Argonkaasulla täytetyt eristyslasit kuudessa koossa. 7 vuoden takuu kondensaatiota vastaan. Ikkunankehykset anodisoitua alumiinia.
11 väriä
Valitse 11 väristä tai tilaa mikä tahansa RAL-väri. Kuumasinkitty teräslevy 25 µm polyesterimaalilla pitkäaikaista suojaa varten.
Motorisointi
Taitto-ovet moottorilla
Moottoroidut teollisuusovet ovat olleet olemassa jo pitkään, mutta PriDrive-ratkaisumme antaa sinulle oven omistajana radikaalisti paremmat edellytykset.
Moottoroidut teollisuusovet, jotka aiemmin olivat joko kallis investointi tai johtivat kalliiseen omistukseen, muuttuvat nyt itsestään selväksi teollisuusovivaihtoehdoksi.
PriDrive
Moottoriratkaisumme

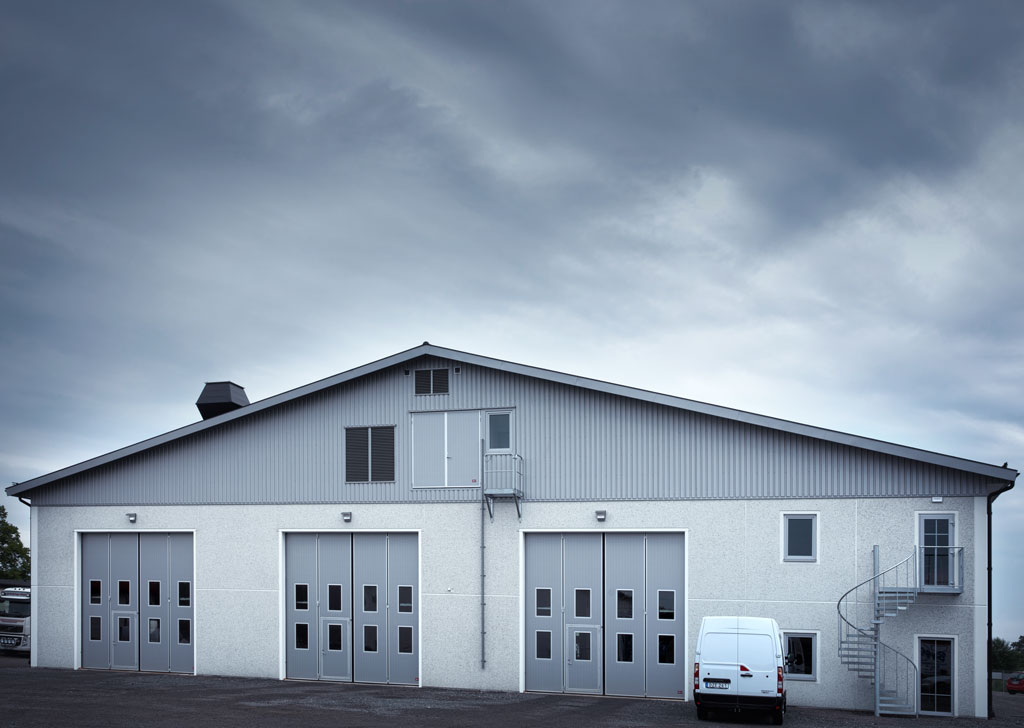

PriDrive Standard
Merkittävästi alentuneet investointikustannukset verrattuna muihin markkinoilla oleviin taiteovimoottoreihin. PriDrive Standardin avaus- ja sulkemisaika on noin 11 sekuntia. Se on saatavilla 3-osaisena ja 4-osaisena versiona. PriDrivessa moottori voidaan irrottaa manuaalista käyttöä varten suoraan lattiatasolta.
Maks. leveys
5040 mm
Maks. korkeus
4800 mm
Maks. aukko
23,15 – 23,75 m²
Min. sivutila
390 mm
Min. yläpuolinen korkeus
420 mm

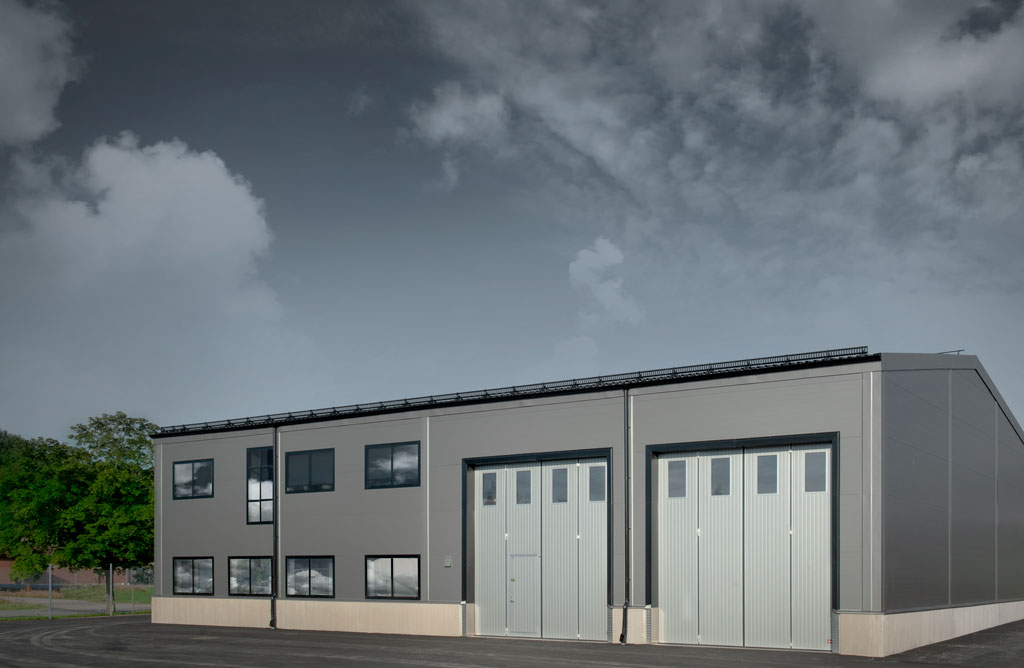

PriDrive Boomerang
PriDrive Boomerang-kiinnikkeellä vähentää vaadittavan sivutilan 290 mm:iin ja antaa samalla mahdollisuuden irrottaa moottori manuaalista käyttöä varten suoraan lattiatason korkeudelta. Taitto-ovi Boomerang-kiinnikkeellä on saatavilla vain neliosaisena taitto-ovena.
Maks. leveys
4500 mm
Maks. korkeus
4800 mm
Min. korkeus
2500 mm
Min. sivutila
290 mm
Min. yläpuolinen korkeus
420 mm
Yläasennettu moottori ulospäin avautuville taitto-oville
FAAC:n MK2 on yläasennettu moottori, joka on kehitetty ulospäin avautuville moottorioiduille taitto-oville. Yläasennuksessa moottori sijoitetaan oven yläpuolelle. Moottori on saatavilla 1- tai 3-vaiheisena sekä 230, 400 tai 500 V:lla.
Maks. leveys
4500 mm
Maks. korkeus
4700 mm
min. korkeus
2500 mm
Min. sivutila
390 mm
Min. yläpuolinen korkeus
470 mm
Sivuasennetut moottorit suuremmille oville
Sivuasennuksessa moottori sijoitetaan oven kummallekin puolelle. Ratkaisu sopii erityisen hyvin suuremmille oville tai tilanteisiin, joissa oven yläpuolella on rajoitetusti tilaa.
Maks. leveys
5000 mm
Maks. korkeus
6000 mm
min. korkeus
2700 mm
Min. sivutila
830 mm
Min. yläpuolinen korkeus
120 mm
MAKS. AUKKO
30 m²
Valitse oikea ratkaisu
Miten ovea käytetään?
Manuaalinen

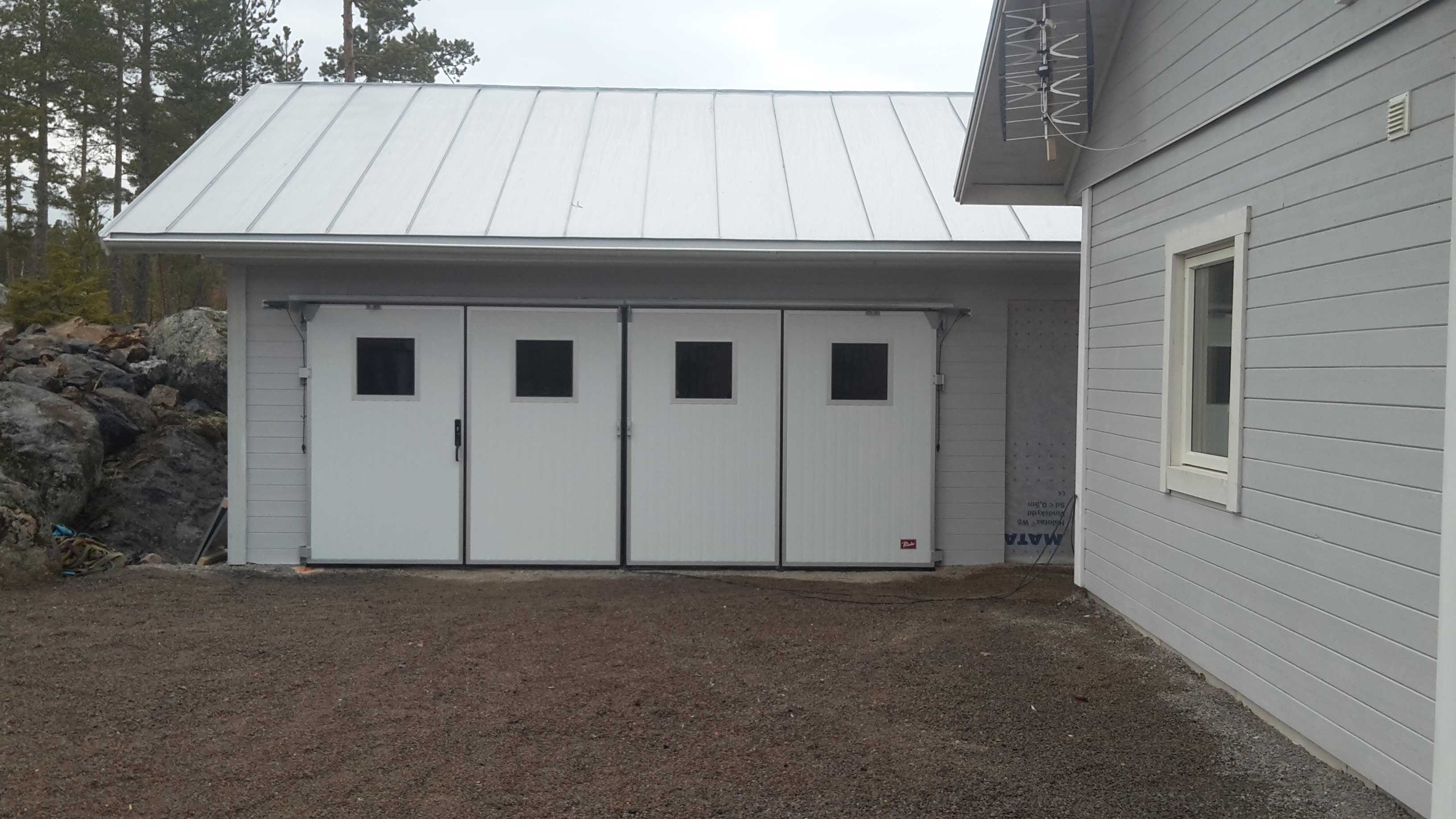

Ecolid-taitto-ovi
Vankka ja käyttövarma ilman elektroniikkaa. Täydellinen autotalleille, varastoille ja tiloille, joissa ovea avataan vain muutaman kerran päivässä. Ei huoltokustannuksia ja helppo käsitellä.
- ✓ Maks. leveys: 7575 mm
- ✓ Maks. korkeus: 6005 mm
- ✓ Ei vaadi ylläpitoa
Moottoroitu
PriDrive
Optimaalinen ratkaisu vilkkaaseen liikenteeseen ja logistiikkavirtoihin. Avausaika on noin 11 sekuntia, ja ovi voidaan helposti vapauttaa manuaalista käyttöä varten sähkökatkon aikana. Alentaa käyttökustannuksia intensiivisessä käytössä.
- ✓ Avausaika: ~11 sek
- ✓ Maks. aukko: 23,75 m²
- ✓ Turvavalokenno vakiona
- ✓ Huolto 1 kerta/18 kk
Tekniset tiedot
Tekniset tiedot taitto-ovelle ja teollisuusovelle
Manuaalinen taitto-ovi
CE-merkintä
Taitto-ovet CE-merkitään rakennustuoteasetuksen mukaisesti voimassa olevan standardin EN13241 mukaan.
Eristysarvo
U-arvo 1,34 W/(m²K) täysin peitetyllä 5×5 m taitto-ovella tai 1,47 W/(m²K) yhdellä lasirivilla tyyppi B1, laskettu standardin EN12428 mukaan.
ilmatiiviys
Luokka 4, 1,8 m³/m² h, standardin EN12426 mukaan.
Mekaaninen kestävyys
Suunniteltu ja testattu 1 000 000 avauskerralle standardin EN13241 mukaan.
Vedenpitävyys
Luokka 3 standardin EN12425 mukaan.
Tuulikuorman kestävyys
Luokka 2, 3, 4 tai 5 riippuen koosta. Testattu ja luokiteltu standardien EN12444 ja EN 12424 mukaan.
Ovilehtiin asennetut helat
Sähkösinkittyä terästä tai alumiinia. Ulospäin avautuvissa taitto-ovissa teräskiinnikkeet ovat myös jauhemaalattuja.

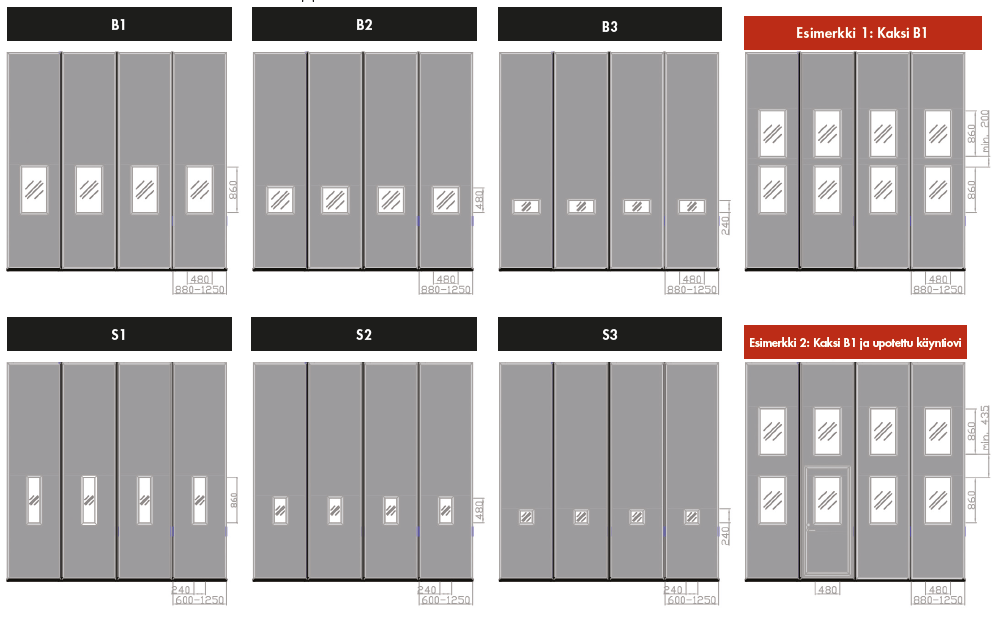

Ikkunat
Argonkaasutäytteiset D4-12-eristyslasielementit kuudessa eri vakiokoossa. Ikkunan alareunan vakiokorkeus noin 1070 mm. 7 vuoden takuu lasikerrosten väliselle kondensoitumiselle. Ikkunakehykset luonnonanodisoiduista alumiiniprofiileista, joissa on lämpökatko.
Upotettu käyntiovi
Saatavana kaikkiin ovivaihtoehtoihin. Aukeaa aina ulospäin. Sijainti määräytyy ovivaihtoehdon mukaan, katso suunnitteluohje. Käyntioven asentaminen edellyttää vähintään 2800 mm:n ovikorkeutta. Käyntioven vapaa leveys määräytyy ovilehden leveyden mukaan ja voi olla pienimmillään 567 mm. Upotetulla käyntiovella varustetun ovilehden vähimmäisleveys on 770 mm. Lukkorunko Abloy LC2045.
vetokahva taitto-oveen
Luonnonanodisoidut alumiinikahvat.
Eristys
50 mm freoniton polyuretaanivaahto.
Karmisaranat
Moniulotteisesti säädettävät terässaranat. Sähkösinkityt sisäänpäin avautuvissa taitto-ovissa sekä sähkösinkityt ja jauhemaalatut ulospäin avautuvissa. Voiteluvapailla teflonheloilla. Ruuvataan ovenpieleeseen.
Nostosaranat (lisävaruste)
Nostaa taitto-oven avausliikkeen aikana 10 mm. Sopii epätasaisille lattioille. Hyvä tiivistys suljetussa asennossa ja pehmeä ja sujuva avausliike ilman tarpeetonta kulumista laahuslistan osalta.
Välisarana
Luonnonanodisoitua alumiinia. Voiteluvapaat teflonholkit.
Ovilehti
Prosessilaminoidut sandwich-paneelit. Paksuus 50 mm. Yksittäisen ovilehden enimmäiskoko 1250 × 6000 mm. Kumitiivisteiden ym. kiinnityskehys luonnonanodisoiduista alumiiniprofiileista. Valetut teräsvahvikkeet saranoiden, ohjainten ym. kiinnityspisteinä.
SK2-luokiteltu ovi standardin SSF 1074 mukaan
Saatavilla lisävarusteena.
Ovenpielet
Terästä, betonia tai puuta. Vähintään 6 mm terästä, jos yksittäinen ovilehti > 6 m². Muutoin vähintään 3 mm terästä sisäänpäin avautuvissa ja vähintään 4 mm ulospäin avautuvissa. 3 erilaista ruuvisarjaa riippuen ovenpielen materiaalista.
Tallipaketti
Pesuhalliin tai tallimiljööseen sijoitettu taitto-ovi vaatii erityisen komponenttipaketin lisäruostesuojauksena, jotta takuut ovat voimassa. Ei voida asentaa jälkikäteen.
Ohjauskiskot ja kannakkeet
Terästä, kuumasinkittyjä ja säädettäviä. Kiinnitetään ruuveilla ovenpieleen.
Turvallisuus
Kumitiivisteet on muotoiltu siten, että puristumisvaara ovilehtien välissä sekä ovilehden ja seinän välissä on poistettu. Moottorikäyttöisissä taitto-ovissa on optiset puristumissuojalistat sulkeutumisreunassa. Kaikissa moottorikäyttöisissä taitto-ovissa on lisäksi ylimääräinen valokenno taittumispuolella. Vähintään kolme kantavaa kiinnikettä ovilehteä kohden estävät ovilehden putoamisen.
Tiivisteet
Ikääntymistä kestävää EPDM-kumia.
Aukipitolaite
Automaattinen lukitus avoimessa asennossa sekä sisään- että ulospäin avautuvissa taitto-ovissa.
Pintamateriaali
Sisä- ja ulkopuoli kuumasinkittyä teräslevyä. Maalattu 25 µm polyesterimaalilla.
7 vuoden takuu
Katso erillinen asiakirja takuuehdoistamme.
Ylläpito, huolto
Normaaleissa teollisuusympäristöissä ylläpitoa ei tarvita. Voimakkaasti likaavissa ympäristöissä voidaan tarvita pesu ruostesuojan säilyttämiseksi. Kaikki hoito ja ylläpito voidaan suorittaa ilman erikoisosaamista.
Lukko
Autotallinsalvat sisäpuolista riippulukitusta varten ovat vakiovarusteena. Jos halutaan sylinterilukitus sekä sisä- että ulkopuolelle, lisävarusteena on saatavana Prido Fix 480.
Moottoroitu taitto-ovi Pridrive
CE-merkintä
Kaikki taitto-ovet CE-merkitään rakennustuoteasetuksen mukaisesti voimassa olevan standardin EN13241 mukaan. Moottoroidut ovet CE-merkitään myös konedirektiivin, pienjännitedirektiivin ja EMC-direktiivin mukaisesti.
Eristysarvo
U-arvo 1,57 W/(m²K) täysin peitetyllä 4×4 m taitto-ovella tai 1,77 W/(m²K) yhdellä lasirivilla tyyppi B1, laskettu standardin EN12428 mukaan.
ilmatiiviys
Luokka 4, 1,8 m³/m² h, standardin EN12426 mukaan.
Mekaaninen kestävyys
Suunniteltu ja testattu 1 000 000 avauskerralle standardin EN13241 mukaan.
Vedenpitävyys
Luokka 3 standardin EN12425 mukaan.
Tuulikuorman kestävyys
Luokka 2, 3, 4 tai 5 riippuen koosta. Testattu ja luokiteltu standardien EN12444 ja EN 12424 mukaan.
Turvallisuus
Moottorikäyttöiset taitto-ovemme täyttävät luonnollisesti kaikki voimassa olevat turvallisuusvaatimukset ja standardit. Kaikki puristumisriskit on huomioitu jo oven suunnittelussa. Oven keskitiivisteisiin integroidut optiset puristumissuojat sekä oviaukkoon sijoitettava ylimääräinen turvavalokenno kuuluvat vakiovarustukseen.
Lisäksi moottorissa/ohjauksessa on henkilöturvallisuutta lisäävä kuormituksen valvonta. Kumitiivisteet on muotoiltu siten, että puristumisvaara ovilehtien välissä sekä ovilehden ja seinän välissä on poistettu. Jokaisessa ovilehdessä on vähintään kolme kantavaa kiinnikettä ovilehden putoamisen estämiseksi.
Ovilehtiin asennetut helat
Terästä, sähkösinkitty.
Ikkunat
Argonkaasutäytteiset D4-12-eristyslasielementit kuudessa eri vakiokoossa. Ikkunan alareunan vakiokorkeus noin 1070 mm. 7 vuoden takuu lasikerrosten väliselle kondensoitumiselle. Ikkunakehykset luonnonanodisoiduista alumiiniprofiileista, joissa on lämpökatko.
Upotettu käyntiovi
Saatavana kaikkiin ovivaihtoehtoihin. Aukeaa aina ulospäin. Sijainti määräytyy ovivaihtoehdon mukaan, katso suunnitteluohje. Käyntioven asentaminen edellyttää vähintään 2800 mm:n ovikorkeutta. Käyntioven vapaa leveys määräytyy ovilehden leveyden mukaan ja voi olla pienimmillään 567 mm. Upotetulla käyntiovella varustetun ovilehden vähimmäisleveys on 770 mm. Lukkorunko Abloy LC2045.
Välisarana
Luonnonanodisoitua alumiinia. Voiteluvapaat teflonholkit.
Karmisaranat
Terästä, sähkösinkitty, moniulotteisesti säädettävä. Voiteluvapaat teflonholkit. Ruuvataan ovenkarmiin.
Ovilehti
Prosessilaminoidut sandwich-paneelit. Paksuus 50 mm. Kumitiivisteiden ym. kiinnityskehys luonnonanodisoiduista alumiiniprofiileista. Valetut teräsvahvikkeet saranoiden, ohjainten ym. kiinnityspisteinä.
Eristys
50 mm freoniton polyuretaanivaahto.
Ovenpielet
Terästä: yläpalkin paksuus vähintään 6 mm, sivutukien paksuus vähintään 4 mm.
Ohjauskiskot ja kannakkeet
Terästä, kuumasinkittyjä ja säädettäviä. Kiinnitetään ruuveilla ovenpieleen.
Tiivisteet
Ikääntymiskestävää EPDM-kumia. Muotoilu täyttää standardin EN12453 vaatimukset ilman lisäsuojausta.
Pintamateriaali
Sisä- ja ulkopuoli kuumasinkittyä teräslevyä. Maalattu 25 µm polyesterimaalilla.
Koko – PriDrive Standard
Maks. leveys: 5040 mm. Maks. korkeus: 4800 mm. Maks. aukko: 23,15–23,75 m² (riippuen muotoilusta). Avausaika: noin 11 sek (neliosainen), noin 10 sek (kolmiosainen).
Koko – PriDrive Boomerang
Maks. leveys: 4500 mm. Maks. korkeus: 4800 mm. Maks. aukko: 21,6 m². Avausaika: noin 13 sek.
Takuu
7 vuotta taitto-ovelle ja mekaanisille komponenteille. 2 vuotta elektroniikalle. Katso erillinen asiakirja, jossa on takuuehtomme.
Ylläpito, huolto
Markkinoiden vähäisin huoltotarve. 1. kerta/18. kuukausi tai enintään 30 000 avausta.
Moottori ja vaihteisto
Prido PriDrive
Käyttövirta
1,10 A
Syöttöjännite
3x400V+N+PE
Taajuus
50 Hz
lähtöakselin kierrosluku
Noin 2,0 RPM
Avaus- ja sulkemisnopeus
Vakio: noin 11 sek neliosainen, noin 10 sek kolmiosainen. Boomerang: noin 13 sek.
Ohjausjärjestelmä
Prido PriDrive
Luokka EN13849-1 mukaan
Pl”c” luokka 3
Ulkoinen sulake vaihetta kohti
10-16 A
Sisäiset sulakkeet – Moottori
3×2,5A hidas 5×20 mm, katkaisukyky 1500A
Sisäiset sulakkeet – Ohjaus
1x1A hidas 5×20 mm
Energiankulutus – Ohjaus
5 W
Lämpötila-alue
–10 – +40 astetta C
Suojausluokka
IP65
Käyttöjakso
Jatkuva enintään 1 täysi sykli / min
Värit taitto-ovellesi
Ecolid-teollisuusoven ja taitto-oven värivaihtoehdot
Teollisuusoven värillä on luonnollisesti suuri merkitys rakennuksen yleisvaikutelmaan. Kaikki Ecolid-teollisuusovet verhoillaan teräslevyllä. Valitse 11 vakioväristä.
Valkoinen 010
Hopea 045
Harmaanvalkoinen 022
Grafiitti 044
Lyijynharmaa 036
Antrasiittiharmaa 035
Musta 015
Sininen 558
Metsänvihreä 874
Punainen 758
Suklaanruskea 434
Huomaa, että tietokoneen näytöllä näkyvä väri voi poiketa todellisesta sävystä. Tarkkaa värisävyä varten ota yhteyttä ja pyydä näyte.
Värirakenne
| Teräslevy | Perusmateriaali |
| Sinkkikerros | Korroosiosuojaus |
| Passivointi | Parannettu tarttuvuus |
| Pohjamaali (primer) | Tarttuvuus ja suojaus |
| Polyesterimaali 25 µm | Pinnoite, väri ja UV-suojaus |
| Taustapuolen maali 10 µm | Sisäpuolen suojaus |
Taitto-oven suunnittelu
Suunnitteluohje – Manuaalinen taitto-ovi
Maksimimitat
| Maks. korkeus | 6005 mm |
| Maks. korkeus (pariovi) | 4600 mm |
| Yksi ovilehti käyntiovena | Maks. 3200 mm korkeus |
| Min. oven korkeus käyntioven kanssa | 2800 mm |

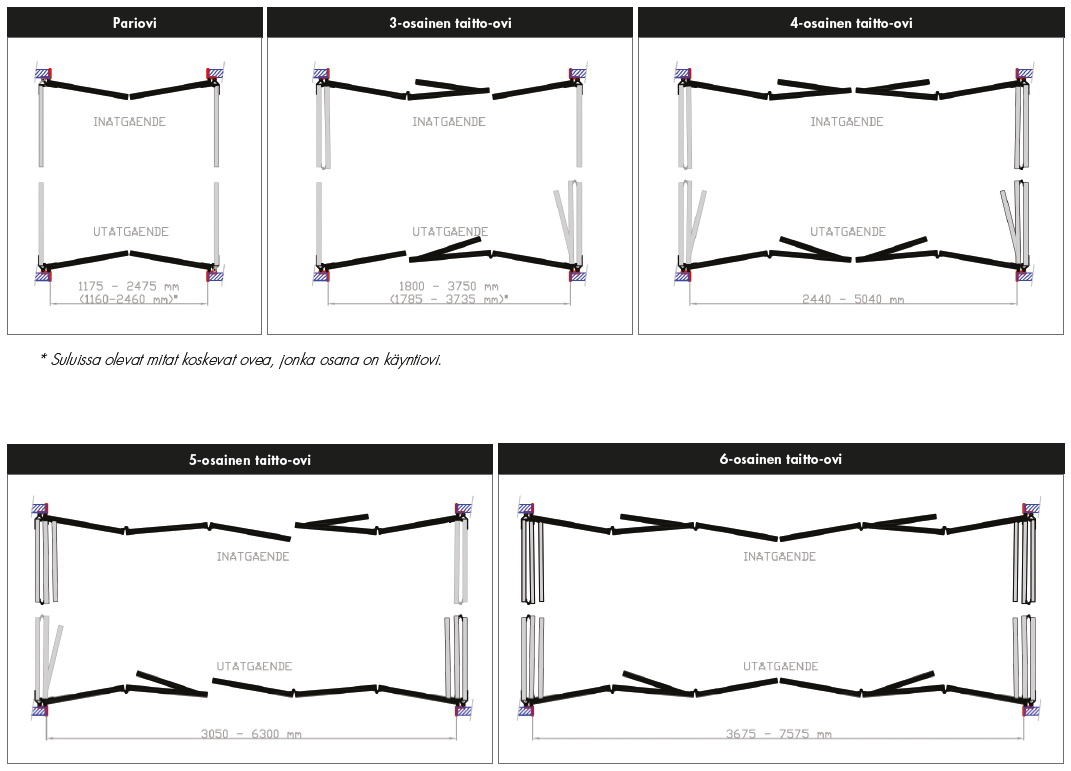

Avausvaihtoehdot
Piirustuksissa ovi on kuvattu ylhäältä päin: ylemmässä puoliskossa sisäänpäin aukeavana ja alemmassa puoliskossa ulospäin aukeavana. Mitat ilmoittavat oven leveyden millimetreinä. *Suluissa olevat mitat koskevat vaihtoehtoa, jossa yksi ovilehti toimii käyntiovena. Klikkaa tai napauta piirustusta avataksesi sen suurempana.
Pariovi
1175–2475 mm
Yksi osa käyntiovena: 1160–2460 mm
3-lehtinen taitto-ovi
1800–3750 mm
Yksi osa käyntiovena: 1785–3735 mm
Neliosainen taitto-ovi
2440–5040 mm
Viisiosainen taitto-ovi
3050–6300 mm
Kuusiosainen taitto-ovi
3675–7575 mm
Taitto-ovien pinta-asennus
Ecolid-ovi valmistetaan pinta-asennettavaksi, ja lattiaa vasten tiivistys toteutetaan laahauslistalla.

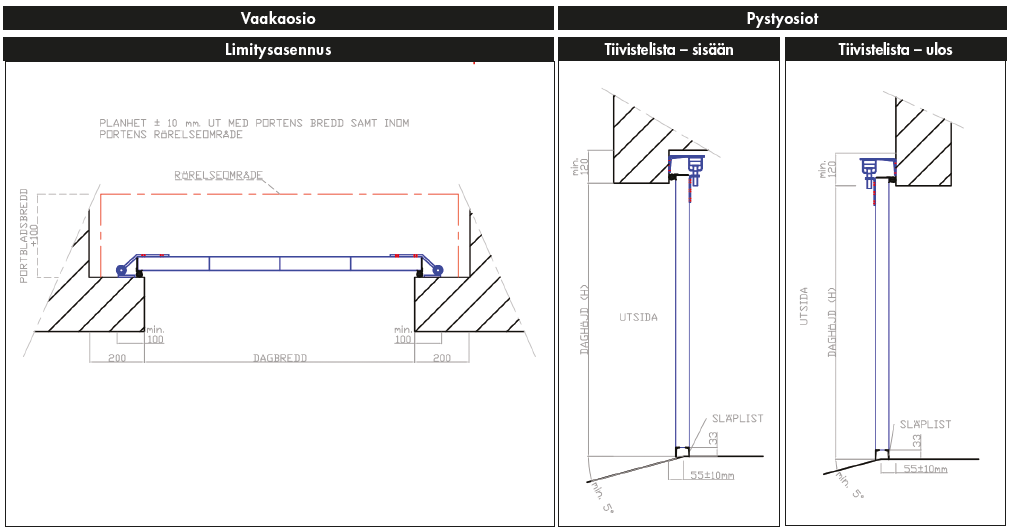

Vaakaleikkaus – limitysasennus
Tasaisuus ± 10 mm oven leveydeltä ja oven liikealueella. Kaikki mitat millimetreinä.
Pystyleikkaus – laahuslista sisään
Pystyleikkaus – laahuslista ulos
Selitys
| A | Aukon korkeus (H) |
| B | Ulkopuoli |
| C | Laahuslista |
| D | Aukon leveys |
| E | Ovilehden leveys +100 mm |
| F | Liikealue |

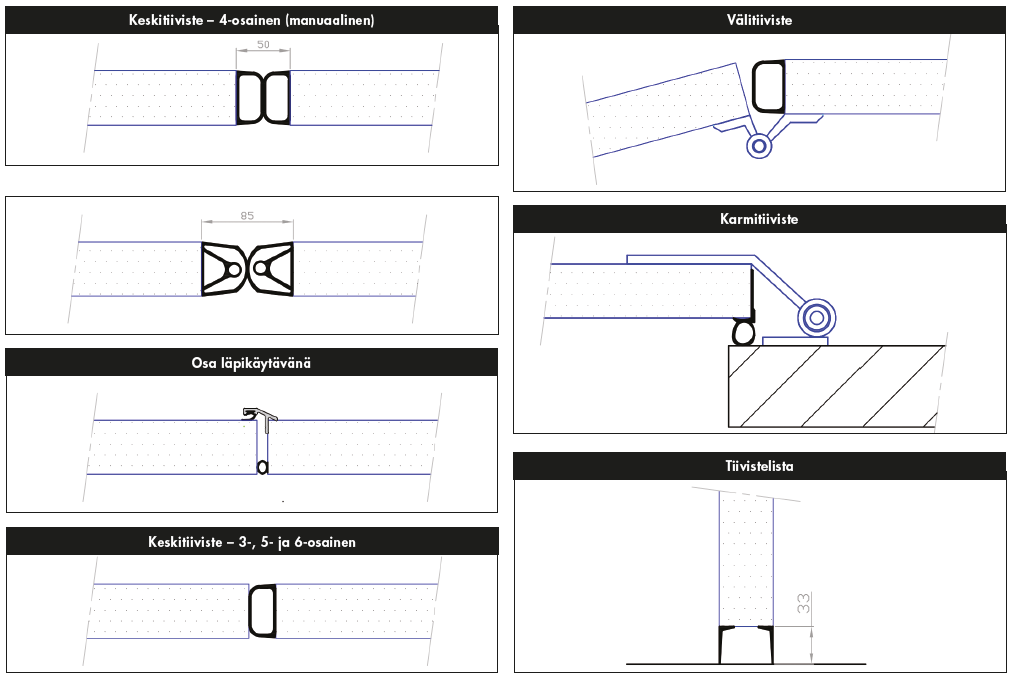

Tiivisteet parioville ja taitto-oville
Keskitiiviste – neliosaisille (manuaalisille)
Keskitiiviste – kolmi- ja neliosaisille (moottoroitu)
Yksi osa käyntiovena
Keskitiiviste – kolmi-, viisi- ja kuusiosaisille
Välitiiviste
Karmitiiviste
Laahuslista
Mitat millimetreinä.
Moottoroidun taitto-oven suunnittelu
Suunnitteluohje – Moottoroitu taitto-ovi (PriDrive)
Maksimimitat
| PriDrive Standard | Maks. leveys 5040 mm, maks. korkeus 4800 mm, maks. aukko 23,75 m² |
| PriDrive Boomerang | Maks. leveys 4500 mm, maks. korkeus 4800 mm, maks. aukko 21,6 m² |

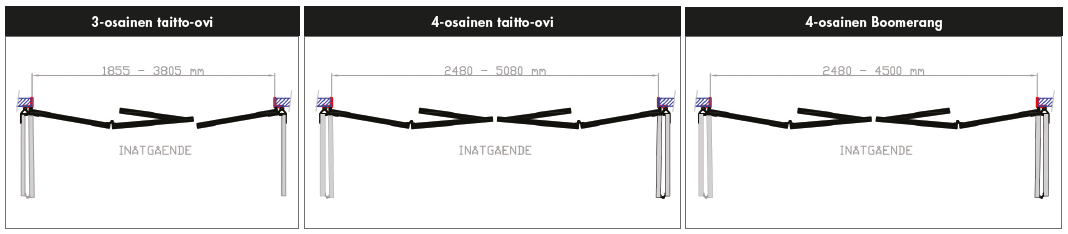

Avausvaihtoehdot
Piirustukset esittävät oven ylhäältä päin nähtynä sisäänpäin avautuvana. Mitat ilmoittavat oven leveyden millimetreinä. Napsauta tai kosketa piirustusta avataksesi sen suuremmassa koossa.
Kolmiosainen
1855–3805 mm
Neliosainen standardi
2480–5040 mm
Neliosainen Boomerang
2480–4500 mm
Asennusmitat
Vaakaleikkaus – limitysasennus
Tasaisuus ± 10 mm oven leveydeltä ja oven liikealueella. Kaikki mitat millimetreinä.
Pystyleikkaus – laahuslista sisään
Selitys
| A | Aukon korkeus (H) |
| B | Ulkopuoli |
| C | Laahuslista |
| D | Aukon leveys |
| E | Ovilehden leveys +100 mm |
| F | Liikealue |
| G | Moottori |
** Boomerang-heloilla.
Ovenpieli ei sisälly vakiotoimitukseen.
Ecolid-ovi valmistetaan pinta-asennettavaksi, ja lattiaa vasten tiivistys toteutetaan laahauslistalla.
Ikkunat taitto-ovi
Ikkunat taitto-oveen
Ecolid taitto-ovi voidaan varustaa kaksinkertaisilla eristysikkunoilla. Voitte valita kuudesta eri ikkunatyypistä vakiovalikoimastamme, mutta myös erikoismittoja on saatavilla tilauksesta. Sijoittelu ja määrä ovat vapaasti valittavissa edellyttäen, että pysytään alla annetuissa mitoissa.
Ikkunaspesifikaatio
| Tyyppi | Argonkaasulla täytetyt D4-12 eristyslasit |
| Koot | Kuusi eri vakiokokoa + erikoismitat tilauksesta |
| Vakio rinnankorkeus | Noin 1070 mm |
| Takuu | 7 vuoden takuu kondensaatiota vastaan lasilevyjen välillä |
| Ikkunankehykset | Anodisoitua alumiiniprofiilia katkotuilla kylmäkatkoilla |
Ikkunakoot
| Tyyppi | Ikkunan mitat (leveys × korkeus) | Ovilehden leveys |
|---|---|---|
| B1 | 480 × 862 mm | 880–1250 mm |
| B2 | 480 × 480 mm | 880–1250 mm |
| B3 | 480 × 240 mm | 880–1250 mm |
| S1 | 240 × 862 mm | 600–1250 mm |
| S2 | 240 × 480 mm | 600–1250 mm |
| S3 | 240 × 240 mm | 600–1250 mm |
Napsauta tai kosketa piirustusta avataksesi sen suuremmassa koossa.
B1
480 × 862 mm
B2
480 × 480 mm
B3
480 × 240 mm
S1
240 × 862 mm
S2
240 × 480 mm
S3
240 × 240 mm
Esimerkki ikkunoiden sijoittelusta
Esimerkki 1: Kaksi B1
Vähintään 200 mm ikkunoiden välissä
Esimerkki 2: Kaksi B1 plus upotettu käyntiovi
Vähintään 435 mm ikkunoiden välissä
Taitto-ovet ja ympäristö
Ympäristötuoteseloste
Tuotteesta
Ecolid-ovi on prosessilaminoidun sandwich-rakenteen taitto-ovi. Runko koostuu alumiiniprofiileista teräsvahvikkeilla. Runko täytetään isosyanaatilla ja polyolilla, jotka muodostavat polyuretaanin eristyksen. Sisä- ja ulkopuoli ovat kuumasinkittyä teräslevyä. Valmistus tapahtuu pääkonttorilla Tråvadissa Varan ulkopuolella.
| Arvioitu käyttöikä | Vähintään 25 vuotta (edellyttäen normaalia käyttöä) |
Sisältöilmoitus (4000×4000 mm ikkunarivillä ja käyntiovella)
| Teräs | 233,2 kg |
| Alumiini | 65 kg |
| Kumi | 19,9 kg |
| Muovi | 0,1 kg |
| Polyuretaani | 43 kg |
| Ikkunat | 7,2 kg |
| Muut | 0,2 kg |
| Yhteensä | 368,6 kg |
Valmistus
| Sähkönkulutus | Noin 104 kWh/ovi |
| Saastepäästöt | Ei mitattavia päästöjä |
| Vaarallinen jäte | Noin 150 kg/vuosi (puhdistuksen hävikki), käsittelee Stena Recycling, verrattuna tuotannossa käytettävään 192 tonniin raaka-ainetta |
| Muu jäte | Jäännöstuotteet (leikkaukset) eivät ole vaarallista jätettä, voidaan loppusijoittaa ilman rajoituksia, käytetään maaeristykseen |
| Kemikaalit tuotannossa | Polyoli, isosyanaatti, sulaliima |
| Omat päästöt | Ei tunnettuja |
Pakkaus
Pakkaus tapahtuu telineillä. Telineet koostuvat teräksisistä sivupäädyistä puujalalla, puurimoista välikappaleina sekä muovilevystä oven pakkauksen alareunassa. Sidotaan muovinauhoilla ja puurimoilla oven telineen yläosaan. Irralliset tarvikkeet pakataan muovitettuun pahvilaatikkoon.
Kierrätys
| Metalli | Voidaan materiaalikierrättää |
| Puu ja kumi | Voidaan energiakierrättää |
| Solumuovi | Loppusijoitetaan ilman rajoituksia (ei kompostoituva) |
| Liimajäämät | Voidaan polttaa/loppusijoittaa |
Ympäristöasioiden yhteyshenkilö
| Ympäristökoordinaattori | Otto Claéson, 0512-295 85, otto.claeson@prido.se |
| Pääkonttori | Industrigatan 3, 534 92 Tråvad |
Takuu Prido taitto-ovi
Garantivillkor
Garantitider
| Port och mekaniska komponenter | 7 års garanti |
| Elektronik | 2 års garanti |
| Fönster (mot kondens) | 7 års garanti |
