Teräsovi
Ecolid-teräsovi perustuu samannimiseen teollisuusoveemme. Taitto-oven tavoin se on sekä taloudellinen että ympäristön kannalta kestävä ratkaisu, joka tarjoaa korkealaatuisen viimeistelyn ja erittäin vähäisen huollontarpeen. Materiaalit, pintakäsittely ja muotoilu on yhtenäistetty teollisuusoven kanssa, jotta ovien ja teräsovien sijoittaminen vierekkäin muodostaa arkkitehtonisesti yhtenäisen ja viimeistellyn kokonaisuuden.
PRIDON TERÄSOVEN VAHVUUDET
- Perustuu Pohjoismaiden myydyimpään taitto-oveen, Ecolid-oveen
- Huippuluokan muotoilu ja viimeistely
- Lyhyet toimitusajat ja korkea toimitusvarmuus
- Noin 40 % parempi U-arvo verrattuna teräskarmirakenteisiin oviin
- Karmissa kylmäkatko
- Vääntöjäykkä alumiinikarmi, jossa integroidut urat tiivistelistoille
- Ilmatiiviysluokka 4 standardin EN12207 mukaisesti
- Huippuluokan ruostesuojaus
- Helppo ja nopea asentaa mukana toimitettavalla karmiruuvilla sekä karmiin asennetuilla säätöholkeilla
- Minimaaliset ylläpitotarpeet
- Kehitetty ja valmistettu Ruotsissa
- CE-merkitty eurooppalaisen standardin
EN14351-1 mukaisesti
- Valmistetaan täysin mittojen mukaan useina eri toteutusvaihtoehtoina
- Saatavana vakiomallina välittömään toimitukseen
- Vahva jousitettu kahva sisältyy vakiovarusteena
- Säädettävä turvavastarauta kuuluu vakiovarustukseen.
- 7 vuoden takuu
- Murtosuojausluokiteltu luokkaan RC2 standardin EN1627 mukaisesti
- Vakiovarusteena saranapuolen varmistus

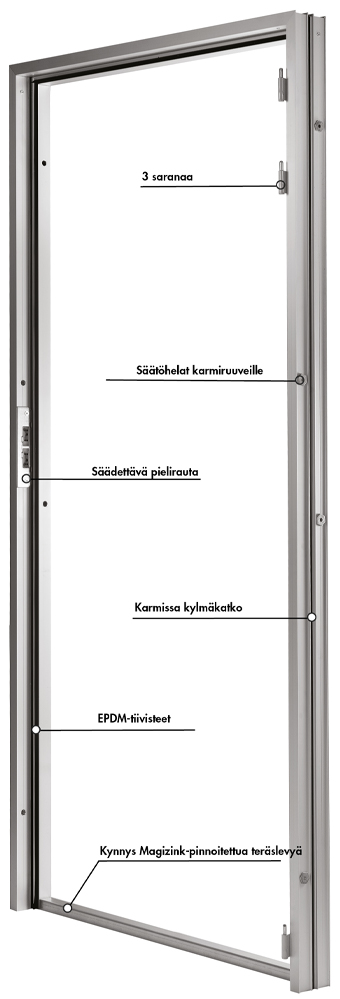

Vääntöjäykkä ja tukeva alumiinikarmi, jossa on kylmäkatko. Integroidut säädettävät runkoholkit ja kiinnitysruuvi teräkselle tai puulle mahdollistavat nopean ja helpon asennuksen. Luokan 4 lukkorunko, säädettävä vastarauta ja korkealaatuinen kahva muodostavat oven, joka soveltuu useimpiin tiloihin.
Ovi soveltuu erinomaisesti kohteisiin, joissa muotoilulle ja viimeistelyn laadulle asetetaan tavallista korkeammat vaatimukset. Pintamateriaalien 11 vakiovärivaihtoehtoa tarjoavat runsaasti mahdollisuuksia rakennuksen ilmeen viimeistelyyn. Lujarakenteinen teräslevyverhoiltu ovilehti sekä alumiininen runko ja karmi muodostavat tiiviin, hyvin lämpöeristetyn ja kustannustehokkaan oven, jolla on erinomainen korroosionkestävyys ja joka on helppo asentaa.
C-karmi on suunniteltu asennettavaksi oviaukkoon. Se kiinnitetään seinärakenteeseen karmiruuveilla ja säädettävillä säätöholkeilla, mikä tekee asennuksesta nopean ja helpon. Lukkorunko, vastarauta ja kahvat on valittu varmistamaan korkea murtosuojaus sekä täyttämään korkeat muotoilulle asetetut vaatimukset. Ovi on CE-merkitty rakennustuoteasetuksen (CPR) mukaisesti standardin EN 14351-1 vaatimusten täyttämiseksi.
Ecolid-teräsovien tekniset tiedot
CE-merkintä Eristysarvo Ilmatiiviys Teräsovien sulkeutumisvoima Teräsovien vesitiiviys Teräsovien tuulenkestävyys
Ovilehti Vakiomitat Ulkoverhoilu Eristys Karmi ja tiivisteet Kynnys Lukot ja helat Kiinnitys Ikkunat Murtosuojaus 7 vuoden takuu
Kaikki ovet CE-merkitään rakennustuoteasetuksen mukaisesti
voimassa olevan standardin EN 14351-1 mukaisesti.
U-arvo 1,98 W/(m2/K )
laskettu standardin EN 10077-2 mukaisesti
Luokka 4 standardin EN 12207 mukaisesti
Luokka 2 standardin 12046-2 mukaisesti
Luokka 3B standardin EN 12208 mukaisesti
Luokka 3 standardin EN 12210 mukaisesti
Prosessilaminoidut sandwich-paneelit. Paksuus 50 mm Enimmäiskoko (leveys × korkeus): 1329 × 2500 mm Karmi luonnonanodisoiduista alumiiniprofiileista. Ovilehtiin on valettu teräsvahvikkeet saranoiden, ovensulkimen ja muiden varusteiden kiinnitystä varten.
Koskee seinän aukon mittoja
900 x 2100 mm
1000 x 2100 mm
1200 x 2100 mm
Sisä- ja ulkopuoli kuumasinkittyä teräslevyä. Lakkaus 25 μm polyesterimaalilla.
50 mm freoniton polyuretaanivaahto.
Luonnonanodisoidut profiilit, joissa on kylmäkatko. Integroidut urat EPDM-kumista valmistetuille tiivistelistoille.
Tukeva kynnys Magnelis-pinnoitetusta teräslevystä.
Vakiovarusteena lukkorunko Dorma 919-50 ja säädettävä vastarauta Dorma 9009.
Lisävarusteena sähkövastarauta Step 40 ja lukko ASSA 222. Muut lukot ja vastaraudat lisähintaan.
Vakiokahva Habo Atlanta. Saranat 3 kpl ASSA 3220.
8 säätöholkkia integroituna alumiinikarmiin. Itseporautuva karmiruuvi teräkselle ja puulle sisältyy.
Argonkaasulla täytetyt D4-12 eristyslasit 6 eri vakiokoossa.
Ikkunan alareunan vakiokorkeus valmiista lattiasta on noin 1070 mm.
7 vuoden takuu kondensaatiota vastaan lasilevyjen välissä.
Ikkunankehykset luonnonanodisoiduista alumiiniprofiileista, joissa on kylmäkatkot.
Luokka RC2 standardin EN1627 mukaisesti. Takareunan vahvike (luokitus on voimassa edellyttäen, että ovi on varustettu ASSA D12 -sylinterillä)
Katso erillisistä asiakirjoista takuuehtomme.
Ecolid-teollisuusovien ja teräsovien värit
Teräsoven värillä on luonnollisesti suuri merkitys rakennuksen kokonaisvaikutelmaan.
Kaikki Ecolid-teollisuusovet verhoillaan teräslevyllä.
HOPEA 045
RAL: 9006
METSÄNVIHREÄ 874
Lähin NCS S 6020-G30Y
HARMAANVALKOINEN 022
RAL: 7044
SININEN 558
RAL: 5009
LYIJYNHARMAA 036
RAL: 7024
VALKOINEN 010
RAL: 9010
PUNAINEN 758
RAL: 3009
ANTRASITTIHARMAA 035
RAL: 7016
GRAFIITTI 044
RAL: 9007
SUKLAANRUSKEA 434
RAL: 8017
MUSTA 015
RAL: 9005
Huomaa, että tietokoneen näytöllä näkyvä väri voi poiketa todellisesta sävystä. Tarkkaa värisävyä varten ota yhteyttä ja pyydä näyte.
Värirakenne
- Teräslevy
- Sinkkikerros
- Passivointikerros
- Pohjamaali (primer)
- Polyesterimaali 25 µm
- Taustapuolen maali 10 µm
Tukholma
Göteborg
Malmö
Uppsala

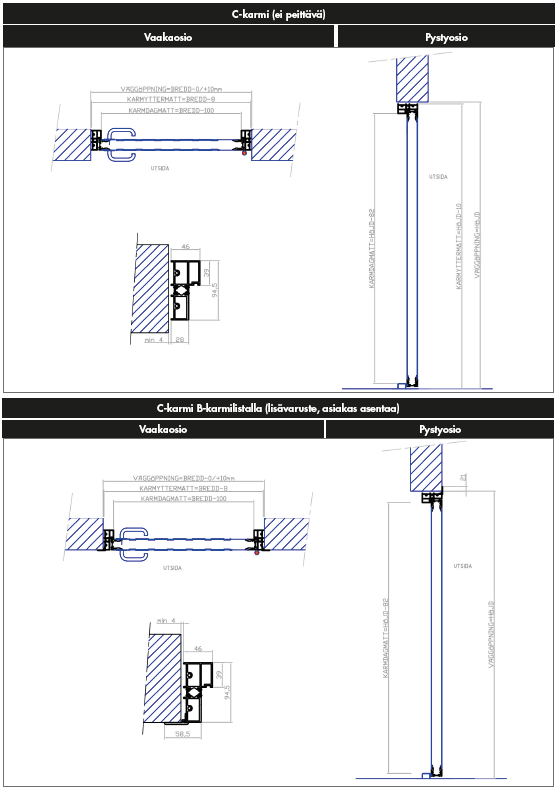

Suunnitteluohje: teräsovi karmissa
Teräsovien vakiomitat karmissa (koskee aukon mittaa)
900 x 2100 mm
1000 x 2100 mm
1200 x 2100 mm
Ympäristöseloste
Yrityksen ja tuotteen kuvaus
Yritys:
Prido on yli 50 vuoden vankan kokemuksensa ansiosta yksi alansa johtavista toimijoista.
Yritys työskentelee teollisuusoviratkaisujen muotoilun, kehityksen, valmistuksen ja markkinoinnin parissa teollisuudelle ja muille ovien käyttäjille Pohjoismaissa ja Pohjois-Euroopassa.
Tavoitteena on tarjota alan houkuttelevin ja markkinoihin parhaiten sovitettu valikoima.
Pääkonttori
534 92 Tråvad
Puh.: 0512-295 90
Faksi: 0512-200 30
Sähköposti: info@prido.se
www.prido.se
Vastuuhenkilö:
Toimitusjohtaja Josephine Stjärnerfält, 0512-295 88
josephine@prido.se
Yhteyshenkilö:
Ympäristökoordinaattori Otto Claéson, 0512-295 85
otto.claeson@prido.se
Ympäristötyö:
Yrityksen ympäristöpolitiikka on luettavissa verkkosivuilta. Seurantaa tehdään säännöllisesti.
Tuote:
Ecolid-ovi on prosessilaminoidusta sandwich-rakenteesta valmistettu taitto-ovi. Runko koostuu alumiiniprofiileista, joita on vahvistettu teräksellä. Runko täytetään isosyanaatilla ja polyolilla, jotka muodostavat polyuretaanieristyksen. Sisä- ja ulkopinta ovat kuumasinkittyä terästä. Valmistus tapahtuu pääkonttorin yhteydessä olevassa tehtaassa Tråvadissa, Varan ulkopuolella. Oven käyttöiäksi arvioidaan vähintään 25 vuotta. Ilmoitettu käyttöikä on voimassa edellyttäen, että tuotetta käytetään sille tarkoitetuissa olosuhteissa. Maalipinnan suuremmat vauriot, jotka vahingoittavat myös alla olevaa sinkityskerrosta, tulee korjata. Muutoin tarvitaan vain teollisuusoven käyttöohjeessa määritelty huolto.
Sisältöseloste:
Alla olevassa taulukossa on tiedot Ecolidin sisällöstä. Ovet räätälöidään asiakkaan toiveiden mukaan, joten koko vaihtelee.
Taulukko esittää yleisimmän toteutuksen sisällön – 4000 mm x 4000 mm, jossa on ikkunarivi sekä käyntiovi:
| Materiaali | Määrä |
| Teräs | 233,2 kg |
| Alumiini | 65 kg |
| Kumi | 19,9 kg |
| Muovi | 0,1 kg |
| Polyuretaani | 43 kg |
| Ikkunat | 7,2 kg |
| Muu | 0,2 kg |
| Yhteensä | 368,6 kg |
Lisätietoja käytetyistä komponenteista saa valmistajalta.
Ympäristösuorituskyvyn ilmoitus:
Tiedot tuotteen ympäristösuorituskyvystä on jaettu valmistus- ja käyttöosaan.
Valmistus:
Resurssien käyttö:
– Sähkönkulutus noin 104 kWh/ovi.
Päästöt:
– Mitattavia päästöjä ei esiinny.
Muut tiedot:
– Vaarallinen jäte: Polyoli- ja isosyanaattikoneen puhdistuksessa syntyy jonkin verran roiskeita. Ne käsittelee Stena Recyling destruktioon. Keskimäärin on syntynyt noin 150 kg vuodessa, verrattuna tuotannossa käytettyihin 192 tonniin raaka-ainetta.
– Muu jäte: Tuotannossa syntyy jäännöstuotteita leikkausjätteinä. Niitä ei luokitella vaaralliseksi jätteeksi, vaan ne voidaan sijoittaa ilman rajoituksia ja niitä käytetään myös maan eristämiseen.
– Tuotannossa käytettävät kemikaalit: polyoli, isosyanaatti, kuumasulate.
Pakkaus:
– Pakkaus tehdään telineisiin. Teline koostuu teräksisistä päätylevyistä, joissa on puujalka, puulistoista välikkeinä sekä muovilevystä oven pakkauksen alaosassa. Sidotaan muovinauhoilla sekä puulistoilla oven telineen yläosassa. Irtotarvikkeet pakataan muoviin käärittyyn pahvilaatikkoon.
Omat päästöt:
– Ei tunnettuja.
Kierrätys:
Metalli voidaan kierrättää materiaalina. Puu- ja kumijäämät voidaan hyödyntää energiana. Solumuovijäte sijoitetaan ilman rajoituksia (ei kompostoitava). Liimajäämät voidaan polttaa/sijoittaa.
Usein kysytyt kysymykset teräsovista
Karmillinen teräsovi on teollisuuden ulko-ovi, joka koostuu kuumasinkitystä teräslevystä valmistetusta ovilehdestä ja alumiinikarmiin asennetusta kylmäsillan katkaisusta. Pridon teräsovi perustuu samaan sandwich-rakenteeseen kuin Ruotsin myydyin taitto-ovi, ja se tarjoaa korkealaatuisen viimeistelyn, vähäisen huoltotarpeen sekä RC2-luokitellun murtosuojauksen.
Prido-teräsovia toimitetaan kolmessa vakiokoossa (seinäaukon mitat): 900 × 2 100 mm, 1 000 × 2 100 mm ja 1 200 × 2 100 mm. Ovilehden enimmäismitta mittatilaustyönä on 1 329 × 2 500 mm. Vakiokoot ovat varastotuotteita heti toimitukseen.
Pridon teräsoven U-arvo on 1,98 W/(m²K) laskettuna EN10077-2 -standardin mukaisesti. Ovi on noin 40 % paremmin eristetty kuin teräsrunkoiset ovet 50 mm polyuretaanieristyksen ja kylmäsillan katkaistun alumiinikehyksen ansiosta. Ilmanpitoluokka on 4 EN12207 -standardin mukaan.
Pridon teräsovi on murtosuojaluokiteltu luokkaan RC2 standardin EN 1627 mukaisesti, ja siinä on vakiona takareunan varmistus. Luokitus on voimassa edellyttäen, että ovi on varustettu ASSA D12 -pyörösylinterillä. RC2 tarkoittaa suojaa yksinkertaisilla työkaluilla tehtyjä murtoyrityksiä vastaan, ja se on yleisin teollisuus- ja varasto-oville asetettu vaatimus.
Vakiovarusteena Pridon teräsovessa on Dorma 919-50 -lukkorunko ja säädettävä Dorma 9009 -vastarauta. Mukana toimitetaan Habo Atlanta -painike sekä kolme ASSA 3220 -tyyppistä saranaa. Lisävarusteena on saatavana Step 40 -sähkövastarauta ASSA 222 -lukolla sekä muita lukkoja lisähintaan.
Prido-teräsovessa on alumiinikarmiin integroidut 8 säädettävää karmiaukkoa ja mukana toimitettavat itseporautuvat karmiruuvit, jotka soveltuvat sekä teräkseen että puuhun. C-karmi on suunniteltu aukkoon tehtävää tunneliasennusta varten. Asennus on nopeaa ja helppoa ilman erikoisosaamista.
Prido myöntää 7 vuoden takuun karmillisille teräsovilleen. Eristyslaseilla on 7 vuoden takuu kondenssia vastaan lasikerrosten välissä. Ovi on CE-merkitty rakennustuoteasetuksen mukaisesti standardin EN14351-1 mukaan.
Kyllä, Prido-teräsoveen voidaan asentaa argonkaasutäytteiset D4-12-eristyslasit kuudessa eri vakiokoossa. Vakioikkunoiden alareunan korkeus on noin 1 070 mm. Ikkunakehykset on valmistettu luonnonanodisoiduista alumiiniprofiileista, joissa on katkaistut kylmäsillat.
Pridon teräsovessa on tukeva Magnelis-pinnoitetusta teräslevystä valmistettu kynnys. Magnelis on sinkki–magnesium–alumiinipinnoite, jonka korroosiosuoja on selvästi parempi kuin tavallisessa kuumasinkityksessä, mikä on tärkeää, koska kynnys altistuu sekä sateelle, tiesuolaukselle että kulutukselle.
Prido-teräsovia on saatavilla 11 vakiovärissä: hopea (RAL 9006), metsänvihreä, harmaanvalkoinen (RAL 7044), sininen (RAL 5009), lyijynharmaa (RAL 7024), valkoinen (RAL 9010), punainen (RAL 3009), antrasiitinharmaa (RAL 7016), grafiitti (RAL 9007), suklaanruskea (RAL 8017) ja musta (RAL 9005). Ovet on verhoiltu kuumasinkityllä teräspellillä, joka on maalattu 25 µm:n polyesterilakalla.
Prido-teräsoven U-arvo on 1,98 W/(m²K) 50 mm:n polyuretaanieristyksen ja alumiinikarmissa olevan katkaistun kylmäsillan ansiosta. Tämä on noin 40 % parempi kuin perinteisellä teräsrunkorakenteella varustetuissa ovissa. RC2-luokiteltu murtosuoja, 7 vuoden takuu ja ilmatiiviysluokka 4 yhdistävät korkean suorituskyvyn ja pitkän käyttöiän – mikä takaa alhaiset kokonaiskustannukset verrattuna yksinkertaisempiin teollisuusoviin.
