Nosto-ovi
Hollantilaisen Alpha Deurenin nosto-ovi on tulos nykyaikaisimmasta suunnittelu- ja tuotantotekniikasta, joka on saatavilla nosto-ovikonseptissa. Ne ovat kestäviä ja poikkeuksellisen kulutusta kestäviä.
MIKSI NOSTO-OVI?
- Valmistetaan täysin mittojen mukaan useina eri versioina
- Moottorit ja ohjausyksiköt Euroopan suurimmalta ja johtavalta valmistajalta, saksalaiselta GFA:lta
- Vääntöjouset mitoitettu 30 000 avauskerralle
- Erinomainen lämmöneristyksen ja äänenvaimennuksen yhdistelmä
- Täydellinen yhdistelmä hintaa, suorituskykyä ja käyttömahdollisuuksia
- Ovet on suunniteltu ja CE-merkitty voimassa olevan EN13241-porttistandardin mukaisesti.
- Lyhyet toimitusajat ja korkea toimitusvarmuus
- 2 vuoden takuu

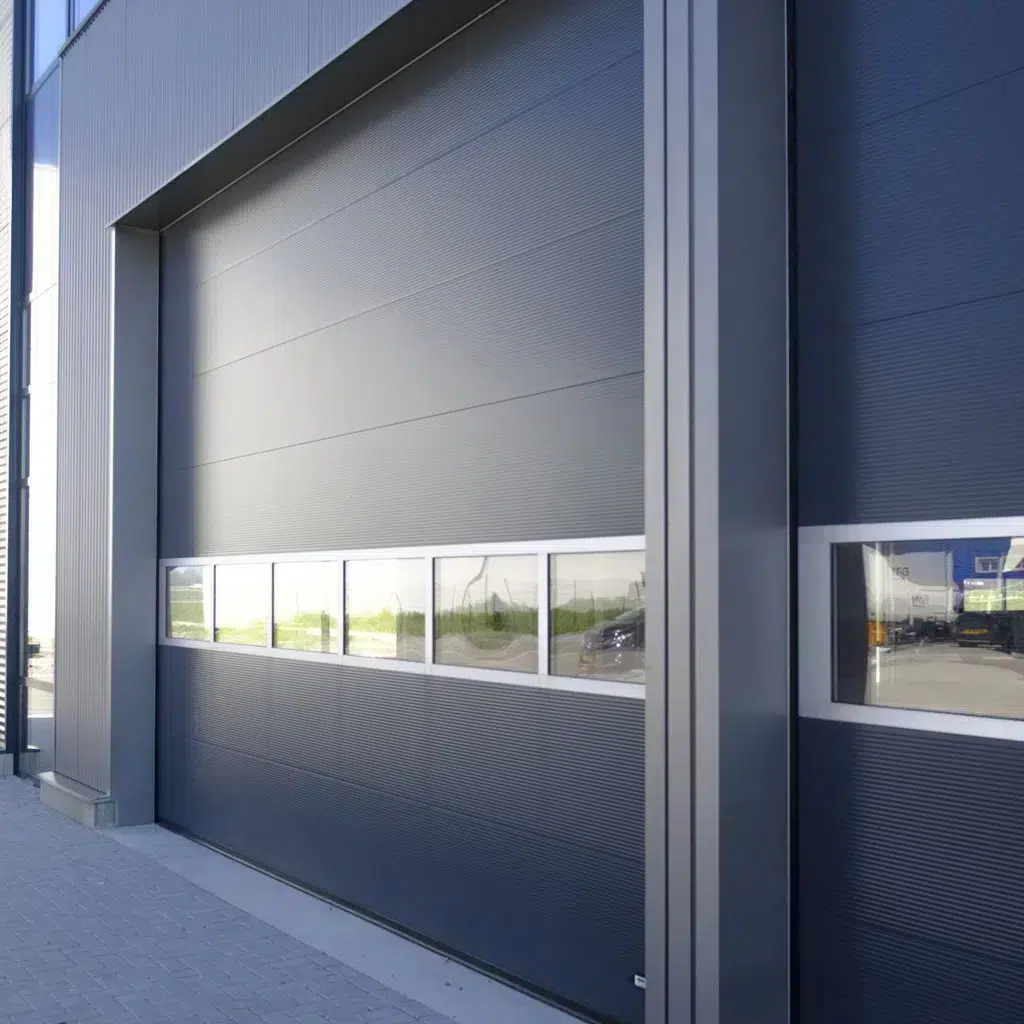

ISO 40 -nosto-ovi on suunniteltu ja valmistettu uusimmalla tekniikalla. Viimeistely on vankka ja yksityiskohtainen, mistä osoituksena ovat kapseloidut metalli- tai alumiinipäätykappaleet, vahvikeprofiilit ja anodisoidut alumiiniprofiilit, jotka eivät näy ulospäin. Joustavuus on kaikki kaikessa valmistusprosessissa. Se on todellinen monitoimilaite, joka yhdistää täydellisesti hinnan, suorituskyvyn ja käyttömahdollisuudet.
ISO 40 mm -nosto-ovi on Alphan suosituin ovi, moderni rakenne, joka yhdistää erinomaisen lämmöneristyksen ja ääntä vaimentavat ominaisuudet
mikroprofiiliensa ansiosta. Suunnittelu- ja materiaalivalinnat ovat rajattomat, mikä tarkoittaa, että ovi voidaan aina konfiguroida täydellisesti vastaamaan toiveitasi. ISO 40 mm -valikoimaan kuuluu monia sisäänrakennettuja ikkunatyyppejä sekä eri korkeuksia ja leveyksiä, samoin kuin 12 Alphan standardi-RAL-väriä.
Hollantilaisen Alpha Deurenin nosto-ovet ovat kestäviä ja poikkeuksellisen kulutusta kestäviä. Käyttämällä paneeleissa eri oviosien korkeuksia yhdistettynä luonnonanodisoidun alumiinin yläprofiilin eri korkeuksiin, oven korkeus mukautetaan optimaalisesti jokaiseen aukkoon.
Alpha-tuotteille tehdään jatkuvia ja intensiivisiä kestävyystestejä. Näissä testeissä prototyypit avataan ja suljetaan 30 000 kertaa, minkä jälkeen asiantuntijat arvioivat ne. Tämä jatkuva huomio laatuun ja turvallisuuteen on kantanut hedelmää, ja nosto-ovemme ja niiden fyysiset ominaisuudet ovat täysin EN13241-1-yhteensopivia ja niillä on integroitu TÜV Nord -sertifikaatti.
Tekniset tiedot – nosto-ovi
CE-merkintä Eristysarvo U-arvo ALU 40 mm lamelliovelle U-arvo ISO 60 mm lamelliovi U-arvo ISO 80 mm lamelliovi Ilmatiiviys Vedenpitävyys Tuulenkestävyys Turvallisuus ja sertifiointi Sivutila Avausnopeus Hätäkäyttö Käyttöjännite, verkkoliitäntä
Moottori, suojausluokka Taajuusohjattu moottori (Lisävaruste) Kaapelointi Lisäturvavalokenno
Nosto-ovi CE-merkitään rakennustuoteasetuksen mukaisesti voimassa olevan
standardin EN13241 mukaan. Moottoroidut ovet CE-merkitään myös konedirektiivin,
pienjännitedirektiivin ja EMC-direktiivin mukaisesti.
U-arvo ISO 40 mm lamelliovi
5 000 x 5 000 mm: 1,02 W/m2K
5 000 x 5 000 mm: 3,87 W/m2K
5 000 x 5 000 mm: 0,77 W/m2K
5 000 x 5 000 mm: 0,49 W/m2K
Luokka 2 standardin EN12426 mukaan.
Luokka 2 standardin EN12425 mukaan.
Luokka 3 standardien EN12444 ja
EN12424 mukaan.
Turvallisuus on ollut tärkeä osa kehitystyötä, ja ovet on suunniteltu ja CE-merkitty
voimassa olevan EN13241-porttistandardin mukaisesti.
Esimerkiksi ovet on varustettu:
– Vaijerin katkeamissuojalla
– Jousenkatkeamissuojalla
– Vaijerin löystymissuojalla moottoroiduissa ovissa
– Ulosajon ja sormiturvallisilla kiskoilla
– Sormiturvallisilla lamellisaumoilla alle 2,5 m korkeissa ovissa
– Optisella puristumissuojalistalla moottoroiduissa ovissa
– Kuormasuojalla, joka estää oven mukana nousemisen.
Vähintään 250 mm vapaata tilaa oviaukosta moottorin puolella. Muut mitat nosto-oven standardin mukaisesti.
Vaihtelee oven koon ja varustevaihtoehtojen mukaan. Vakio moottorit käyvät 24 kierrosta/min, mikä vastaa 0,15 – 0,25 m/s. Kierrosluvun mukaan säädettäviä moottoreita voidaan käyttää 65 kierrosta/min avattaessa ja 30 kierrosta/min suljettaessa 2,5 metrin aukkoon asti.
Manuaalisesti käsiketjun, nivelvaihteen kautta, integroitu moottoriin.
3-vaihe 400V, T10A standardina liitetyllä CEE-pistorasialla.
Taajuusohjatut moottorit 3-vaihe 400V.
3-vaiheinen sähkömoottori 0,37 kW 50Hz. Suojausluokka IP65. Lämpötila-alue –5 °C – +40 °C. Moottorikiinnike sisältyy.
1-vaihe 230V, kotelointiluokka IP65
Täydellinen kaapelointi plug-in-liittimillä. Optinen puristumissuoja kytkinrasialla asennettuna oveen. Kierrekaapeli plug-in-liittimillä ja kiinnikkeillä. Mikrokytkin lukkoon ohjauskeskukseen kierrekaapelilla.
Toimitetaan, jos käyttöalue ja sijoitus niin vaativat.
Ikkunat – nosto-ovi
| Täyslasitettu alumiiniovi | Alumiinilamelli ikkunalla |
 |
 |
Tukholma
Göteborg
Malmö
Uppsala
Värit – nosto-ovi
Teollisuusoven värillä on luonnollisesti suuri merkitys rakennuksen kokonaisvaikutelmaan.
| Alphan sisäinen valikoima tarjoaa 12 yleistä RAL-väriä, ota yhteyttä Pridoon saadaksesi lisää värejä. |  |
|---|
| RAL 3000 | RAL 5003 | RAL 5010 | RAL 6009 |
|---|---|---|---|
 |
 |
 |
 |
| RAL 7005 | RAL 7016 | RAL 8014 | RAL 9002 |
|---|---|---|---|
 |
 |
 |
 |
| RAL 9005 | RAL 9006 | RAL 9007 | RAL 9010 |
|---|---|---|---|
 |
 |
 |
 |
Suunnitteluohje
Alpha-oven kiskojärjestelmä on ainutlaatuinen profiilien muotoilun, materiaalivalinnan ja viimeistelyn suhteen. Käyttäjän turvallisuus, kulutuskestävyys ja luotettavuus ovat pääasiallisia lähtökohtia kiskojärjestelmien suunnittelussa.
T 240
Matala nosto
A = 240 mm
B = aukon korkeus + 1 000 mm
Leveys max 6 500 mm
T 340
Matala nosto
A = 350 mm
B = aukon korkeus + 750 mm
Leveys max 6 500 mm
T 400
Korkea nosto
A = nosto + 400 mm,
B = aukon korkeus – nosto + 600 mm
T 400 hF
Korkea nosto alennetulla jousipaketilla
A = nosto + 200 mm
B = aukon korkeus – nosto + 600 mm
Leveys max 4 500 mm
Nosto min. 1 450 mm
T 450
Vakionosto
A = 430 – 510 mm
B = aukon korkeus + 650 mm
T 500
Pystynosto
A = aukon korkeus + 560 mm
T 500 hF
Pystynosto alennetulla jousipaketilla
A = aukon korkeus + 400 mm
Leveys max 4 500 mm
Kiskojärjestelmä ja helat
Alpha-oven kiskojärjestelmä on ainutlaatuinen profiilien muotoilun, materiaalivalinnan ja viimeistelyn suhteen.
Käyttäjän turvallisuus, kulutuskestävyys ja luotettavuus ovat pääasiallisia lähtökohtia kiskojärjestelmien suunnittelussa.
Kaikki valmistetaan Alpha-Deurenin omalla tehtaalla uusimmalla tekniikalla. Materiaali on galvanoitua ja kaikki on koottu ruuveilla ja muttereilla huoltotöiden helpottamiseksi.
Ovet ovat saatavilla myös heloilla, jotka on tarkoitettu talliympäristöihin ja pesuhalleihin.
Usein kysytyt kysymykset nosto-ovista
Nosto-ovi (myös sektio-ovi) on teollisuusovi, jossa ovilehti koostuu useista osista, jotka seuraavat kiskojärjestelmää ylös kattoa kohti oven avautuessa. Näin ollen ovi ei vie avattuna tilaa tilan ulko- eikä sisäpuolelta. Pridon nosto-ovi toimitetaan saksalaisen GFA:n moottoreilla ja ohjauksilla.
Pridon 5×5 m nosto-oven U-arvo vaihtelee osiotyypin mukaan: ISO 40 mm:n U-arvo on 1,02 W/m²K, ISO 60 mm:n 0,77 W/m²K ja ISO 80 mm:n jopa 0,49 W/m²K. ALU 40 mm:n täysin lasitetun osion U-arvo on 3,87 W/m²K. ISO 80 mm on siten suositeltavin, kun energiatehokkuudelle asetetaan korkeimmat vaatimukset.
Pridon nosto-ovet on kestävyystestattu siten, että prototyyppejä avataan ja suljetaan 30 000 kertaa, minkä jälkeen asiantuntijat arvioivat ne. Vääntöjouset on mitoitettu 30 000 avausjaksolle. Ovet ovat CE-merkitty standardin EN13241-1 mukaisesti ja niillä on integroitu TÜV Nord -sertifiointi.
Prido-nosto-ovia on saatavilla seitsemällä eri kiskojärjestelmällä tilan ja käytön mukaan: T240 (matalanosto), T340 (standardi matalanosto), T400 (korkeanosto), T400 hF (korkeanosto lasketulla jousipaketilla), T450 (standardinosto), T500 (pystynosto) ja T500 hF (pystynosto lasketulla jousipaketilla). Enimmäisleveys on 6 500 mm malleille T240 ja T340.
GFA:n vakiomoottorin nopeus on 24 kierrosta/min, mikä vastaa avautumisnopeutta 0,15–0,25 m/s. Taajuusohjattuja moottoreita voidaan käyttää 65 kierroksen minuuttinopeudella avattaessa ja 30 kierroksen minuuttinopeudella suljettaessa aina 2,5 metrin avautumiseen asti. Taajuusohjatut moottorit ovat optimaalisia kohteissa, joissa on nopeaa trukkiliikennettä.
Pridon kattoluistiovi vaatii vähintään 250 mm vapaata sivutilaa moottoripuolella portin aukosta. Muut mitat noudattavat kattoluistioven kiskojärjestelmän standardia. Verrattuna taittooviin kattoluistiovet vaativat suuremman yläpuolisen tilan, koska ovilamellat varastoidaan katon alle.
Pridon nosto-ovissa on sisäänrakennettu vaijerin katkeamissuoja, jousen katkeamissuoja, vaijerin löystymissuoja moottorikäyttöisissä ovissa, suistumisenesto- ja sormisuojatut kiskot, sormisuojatut paneelien liitoskohdat (alle 2,5 m korkeissa ovissa), optinen puristussuojalista moottorikäyttöisissä ovissa sekä ylikuormitussuoja, joka estää oven mukana nousemisen.
Prido myöntää nosto-oville 2 vuoden takuun. Moottorit ja ohjausyksiköt tulevat saksalaiselta GFA:lta, joka on Euroopan suurin ja johtava ovikoneistojen valmistaja. Tämä varmistaa korkean laadun ja varaosien pitkäaikaisen saatavuuden.
Taitto-ovi taittuu sivulle ja vaatii vain vähän ylä- ja sivutilaa, kun taas nosto-ovi nousee katon alle ja vaatii enemmän ylätilaa. Taitto-ovi on toimintavarmempi ja sen ylläpitokustannukset ovat pienemmät, kun taas nosto-ovi avautuu nopeammin ja säästää sivutilaa. Taitto-ovi valitaan usein vähäliikenteisiin kohteisiin ja nosto-ovi vilkkaaseen trukki- tai autoliikenteeseen.
Kyllä, nosto-ovet voidaan varustaa täyslasitetuilla osilla, jotka on valmistettu luonnonväriin anodisoiduista alumiiniprofiileista ja joissa on 2-kertaiset eristysmuovi-ikkunat. ISO-lamellioveihin voidaan asentaa myös pleksilasi-ikkunat luonnonvalon lisäämiseksi. Standardi-ikkunat ovat suorakaiteen muotoisia suorilla tai pyöristetyillä kulmilla, ja niissä on joko yksinkertainen tai eristävä kaksinkertainen lasitus.
Maksimaalisen eristyksen saavuttamiseksi suositellaan Pridon nosto-ovea 80 mm:n ISO-lamelleilla, jonka U-arvo on 0,49 W/m²K 5×5 m aukossa. Tämä on noin 85 % parempi kuin täyslasitetun 40 mm:n ALU-lamellin (3,87 W/m²K). ISO 80 mm soveltuu erityisesti lämmitettyihin tiloihin, joissa energiakustannukset ovat tärkeitä, ja se maksaa itsensä nopeasti takaisin alhaisempina käyttökustannuksina.
