Pikarullaovi
Rakennusten sisätiloissa, esimerkiksi eri osastojen välillä, tarvitaan usein nopeasti avautuvia ovia, jotka vähentävät näkyvyyttä tilojen välillä ja mahdollistavat sujuvan trukkiliikenteen ilman, että eri työympäristöt häiritsevät toisiaan. Revolid-pikarullaovi on tähän erinomainen ratkaisu. Se avautuu jopa 1,8 m/s nopeudella, ja sen yksinkertainen, luotettava rakenne tekee siitä erittäin kustannustehokkaan ja toimintavarman valinnan.
PRIDON PIKARULLAOVEN VAHVUUDET
- Kehitetty ja valmistettu Ruotsissa
- Pitkäaikastestattu 1 miljoonalle avauskerralle
- Valmistetaan täysin mittatilaustyönä kokoon 3500 × 3500 mm saakka.
- Avautumisnopeus 1,8 m/s
- Helppo ja nopea asentaa vähäisen osamäärän ja ruuvikiinnitysten ansiosta
- Vaatii vain vähän sivu- ja ylätilaa: sivutilaa 100 mm ja ylätilaa 500 mm
- Moottorit ja ohjausjärjestelmät toimittaa Euroopan suurin valmistaja, saksalainen GFA
- Valoverho oviaukossa takaa optimaalisen turvallisuuden ja vähentää törmäysvaurioiden riskiä
- Alhaiset ylläpitokustannukset
- Lyhyet toimitusajat ja korkea toimitusvarmuus
- CE-merkitty eurooppalaisen ovistandardi EN13241 mukaisesti
- 7 vuoden takuu
- 2 vuoden takuu elektroniikalle

TURVALLISUUS
Turvallisuus on ollut keskeisessä roolissa Revolid-pikarullaoven kehityksessä. Ovi on suunniteltu voimassa olevan ovistandardin EN 13241 mukaisesti ja CE-merkitty sen vaatimusten mukaisesti. Ovi on varustettu oviaukkoon sijoitetulla valoverholla. Sulkeutumisen aikana valoverho estää kosketuksen ovilehteen ja vähentää samalla törmäysvaurioiden riskiä. Jos valoverhon tunnistusalueelle tulee este, ovi avautuu automaattisesti takaisin täysin avoimeen asentoon.
Revolid-pikarullaoven tekniset tiedot
CE-merkintä Kaikki Revolid-ovet CE-merkitään rakennustuoteasetuksen, konedirektiivin, pienjännitedirektiivin ja EMC-direktiivin mukaisesti voimassa olevan standardin EN13241 mukaan Eristysarvo Ilmatiiviys Mekaaninen kestävyys Vesitiiviys Tuulikuormankestävyys Ovilehti Ikkunat Alapalkki Alapalkin suojus Sivuohjausprofiilit Tiivisteet Ovenpieli Seinäkannakkeet ja laakerit Verhotela
NPD (arvoa ei ole määritetty, tarkoitettu sisäkäyttöön).
NPD, standardin EN13241 mukaan.
Suunniteltu ja testattu kestämään 1 000 000 avauskertaa standardin EN 12605 mukaisesti.
Luokka 0, standardin EN12425 mukaan.
Luokka 2, standardien EN12444 ja EN12424 mukaan.
Repäisyluja, kudosvahvistettu PVC-oviverho, paino 900 g/m² ja paksuus noin 0,9 mm. Saatavana neljänä vakiovärinä. Oviverhon sivuissa HF-hitsatut keder-listat.
1,0 mm kirkas PVC-ikkuna, HF-hitsattu oviverhoon.
Kaksiosainen alumiininen alapalkki kestää pienet törmäykset vaurioitumatta. Alapalkin painot pitävät oviverhon kireänä ja suorana oven ollessa suljettuna.
70 mm korkea EPDM-kuminen alatiiviste, joka varmistaa tiiviin sulkeutumisen lattiaa vasten. Alatiivisteen, alapalkin ja oviverhon rakenteen ansiosta ovi tiivistyy tehokkaasti myös oviaukon alakulmissa. Ratkaisussa ei myöskään ole kalliita törmäyksille alttiita komponentteja. Henkilöturvallisuus varmistetaan oviaukon sivuille sijoitetulla valoverholla.
Järeät, suulakepuristetut kaksiosaiset alumiiniprofiilit muodostavat automaattisesti kaapelikanavat oven ohjausjärjestelmälle ja moottorin liitännöille. Samalla ne ohjaavat oviverhon liikettä luotettavasti.
Oviverho tiivistyy sivuohjausprofiilien kapeisiin uriin. Oven yläpuolella oleva alumiiniprofiili minimoi oviverhon ja seinän välisen raon ja parantaa tiiveyttä.
Terästä, vähintään 4 mm paksu, tai puuta, vähintään 75 mm paksu.
Järeät, 5 mm paksusta sähkösinkitystä teräslevystä laserleikatut seinäkannakkeet on varustettu pitkänomaisilla kiinnitysrei’illä, jotka helpottavat asennusta ja säätöä. Järeät kuulalaakerit pultataan laakerikannakkeisiin.
Valmistettu teräksestä, halkaisija 133 mm. Varustettu hitsatuilla päätylevyillä ja akseleilla.
Moottori
Taajuusohjattu GFA FI 4.250 -moottori, 1-vaiheinen 230 V, kotelointiluokka IP65. Sisäänrakennettu jarru ja putoamissuoja. Käyttölämpötila +5…+40 °C.
Ohjausjärjestelmä
GFA TS971 -ohjauskeskus, taajuus 50/60 Hz, käyttöjännite 1-vaiheinen tai 3-vaiheinen 220–400 V, sulake 10–16 A, kotelointiluokka IP65, suhteellinen ilmankosteus enintään 93 % (ei kondensoituva).
Käyttölämpötila +5…+40 °C.
Valoverho
Alumiinikoteloitu ja kiinnitetty sivuprofiiliin ruuveilla.
Lähettimessä ja vastaanottimessa 15 metrin kaapelit. Tilan ilmaisu LED-merkkivaloilla.
7 vuoden takuu
Katso erillinen asiakirja takuuehdoistamme. (2 vuoden takuu elektroniikalle)
Huolto ja kunnossapito
Markkinoiden vähäisin huoltotarve. Huolto 18 kuukauden välein tai viimeistään 50 000 avauskerran jälkeen.
Värikartta Revolid pikarullaovi
Teollisuusoven värillä on merkittävä vaikutus rakennuksen kokonaisilmeeseen. Siksi Pridon pikarullaovi on saatavana useissa vakioväreissä.
![]() |
![]() |
![]() |
![]() |
|---|---|---|---|
| RAL 3002 | RAL 9016 | RAL 5010 | RAL7037 |
Ikkunavaihtoehdot Revolid pikarullaovelle
1,0 mm paksu kirkas PVC-ikkuna, HF-hitsattu oviverhoon.

Tukholma
Göteborg
Malmö
Uppsala

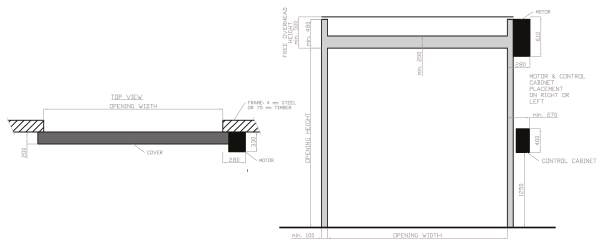

Ovenpieli

Revolid-pikarullaoven moottorit ja ohjausjärjestelmät toimittaa saksalainen GFA, joka on Euroopan suurin ja johtava oviautomatiikan valmistaja. Ratkaisu tarjoaa monipuoliset käyttömahdollisuudet sekä erinomaisen toimintavarmuuden ja helppokäyttöisyyden. Seuraavat toiminnot sisältyvät vakiona: Edellä mainittujen toimintojen lisäksi ohjausjärjestelmä on varustettu valmiuksilla seuraavia liitäntöjä varten: Ohjausjärjestelmään voidaan liittää myös erilaisia ulkoisia laitteita, kuten koodilukko, kortinlukija, tutka ja induktiosilmukka. Jos useita ovia halutaan ohjata sulkutoiminnolla (interlock), valitaan TS981-ohjauskeskus. Tällöin Revolid-pikarullaovi voidaan toiminnallisesti yhdistää muihin samalla ohjausjärjestelmällä varustettuihin oviin.
Kaukosäätimet Tutka Painikekotelo ja avainkytkin Koodilukko ja kortinlukija Vetonaruavaus Induktiosilmukka
Moottorit ja ohjausjärjestelmät






Ympäristötuoteseloste – Revolid pikarullaovi
Yrityksen ja tuotteen kuvaus
Yritys:
Prido on yli 50 vuoden vankalla kokemuksellaan yksi toimialansa johtavista yrityksistä.
Yritys suunnittelee, kehittää, valmistaa ja markkinoi teollisuusoviratkaisuja teollisuudelle sekä muille teollisuusovien käyttäjille Pohjoismaissa ja Pohjois-Euroopassa.
Tavoitteena on tarjota alan houkuttelevin ja markkinoiden tarpeita parhaiten vastaava tuotevalikoima.
Pääkonttori
534 92 Tråvad
Puh: +46 512-295 90
Faksi: +46 512-200 30
Sähköposti: info@prido.se
www.prido.se
Vastuuhenkilö:
Toimitusjohtaja Josephine Stjärnerfält, +46 512-295 88
josephine@prido.se
Yhteyshenkilö:
Ympäristökoordinaattori Otto Claéson, +46 512-295 85
otto.claeson@prido.se
Ympäristötyö:
Yrityksen ympäristöpolitiikka on luettavissa verkkosivuilta. Seurantaa tehdään säännöllisesti.
Tuote:
Revolid-pikarullaovi on PVC-oviverholla varustettu pikarullaovi, jonka oviverho rullautuu teräksisen telan ympärille. Oviverhoa ohjaavat alumiiniset sivuohjausprofiilit.
Ovi on aina varustettu sähkömoottorilla.
Valmistus tapahtuu Pridon päätoimipaikassa Tråvadissa, Varan lähistöllä Ruotsissa. Oven arvioitu käyttöikä on vähintään 15 vuotta.
Ilmoitettu käyttöikä edellyttää, että ovea käytetään sille suunnitelluissa käyttöolosuhteissa ja että sitä huolletaan käyttöohjeen huolto-ohjeiden mukaisesti.
Sisältöseloste:
Alla olevassa taulukossa esitetään Revolid-pikarullaoven materiaalisisältö. Ovet valmistetaan mittatilaustyönä asiakkaan mittojen mukaisesti, joten niiden koko vaihtelee.
Taulukossa esitetyt tiedot koskevat yleisintä ovikokoa, 3000 × 3000 mm.
| Materiaali | Määrä |
| Teräs | 75,7 kg |
| Alumiini | 36,8 kg |
| Kumi | 1,6 kg |
| Muovi PVC-kangas | 12,0 kg |
| Muovi muu | 1,51 kg |
| Moottori | 23,2 kg |
| Elektroniikka | 2,17 kg |
Lisätietoja käytetyistä komponenteista saa valmistajalta.
Ympäristösuorituskykyseloste:
Tuotteen ympäristösuorituskykyä koskevat tiedot on jaettu valmistusvaihetta ja käyttövaihetta käsitteleviin osioihin.
Valmistus:
Resurssien käyttö:
– Sähkönkulutus noin 103 kWh/ovi.
Päästöt ympäristöön:
– Mitattavia päästöjä ei synny.
Muut tiedot:
– Vaarallinen jäte: Ei synny.
– Muu jäte: Tuotannossa syntyy teräs- ja alumiiniromua sekä PVC-oviverhon leikkuujätettä. Niitä ei luokitella vaaralliseksi jätteeksi, vaan ne voidaan kierrättää tai toimittaa loppusijoitukseen ilman erityisrajoituksia.
– Tuotannossa käytettävät kemikaalit: Verhotelan korroosiosuojaukseen käytettävä pintakäsittelymaali, noin 50 g/ovi.
Käyttö:
Kuljetukset:
– Valmiit ovet kuljetetaan asiakkaalle yksinomaan maantiekuljetuksina.
Asennus:
– Ovet valmistetaan mittatilaustyönä asiakkaan mittojen ja vaatimusten mukaisesti. Asennuksessa tarvitaan tikkaat, rakennustelineet ja tarvittaessa saksinostin sekä asennustyökaluja, kuten porakone ja ruuvinväännin.
Purkaminen:
– Tuotteen osat voidaan purkaa tavanomaisilla käsityökaluilla.
Pakkaus:
– Ovet pakataan kuljetustelineisiin. Teline koostuu puulavasta ja puisista pystytuista. Ovet pakataan muovivanteilla, suojamuovilla sekä paisutetusta polystyreenistä (EPS) valmistetuilla suojalistoilla.
Omat päästöt:
– Ei tunnettuja päästöjä.
Kierrätys:
Metalliosat voidaan kierrättää materiaalina. Puu-, muovi- ja kumijätteet voidaan hyödyntää energiana.
