Kääntöovi
Ecolid-kääntöovi perustuu Ruotsin myydyimpään samannimiseen taitto-oveen. Kääntöovissamme on kiertojäykkä C-karmi anodisoidusta alumiinista, jossa on katkaistu kylmäkatko ja integroidut urat EPDM-kumista valmistetuille tiivistelistoille. Kääntöovi on tarkoitettu ulkoseinään ja siksi se on varustettu sisäpuolisilla aukipitolaitteilla, jotka pitävät ovilehdet auki-asennossa.
PRIDON KÄÄNTÖOVEN VAHVUUDET
- Kääntöovemme valmistetaan Ruotsissa
- Valmistetaan täysin mittojen mukaan, maksimi karmin ulkomitta 2490×2490 mm
- Mukana toimitettavat karmiruuvit ja karmiin asennetut säätöholkit
- Helppo ja nopea asentaa
- Alareunassa laahuslista tiivisteenä lattiaa vasten
- Helppokäyttöiset automaattiset aukipitolaitteet 90° avaukseen
- Huippuluokan ruostesuojaus
- Ikkunankehykset katkaistulla kylmäkatkolla
- Lukkopesä koukkulukolla ovilehdessä
- Vahva palautusjousinen painike sisältyy vakiona
- Pitkäsalpa riippulukitukseen sivulehdessä
- Pitkät huoltovälit – 36 kuukautta
- Pitkäaikaisesti testattu 1 miljoonalle avauskerralle standardin EN13241 mukaisesti
- CE-merkitty porttien eurooppalaisen standardin EN13241 mukaisesti
- 7 vuoden takuu
Tuotevideo: Ecolid
Tuotevideo: PriDrive
Asennusohje
Ecolid ennen asennusta

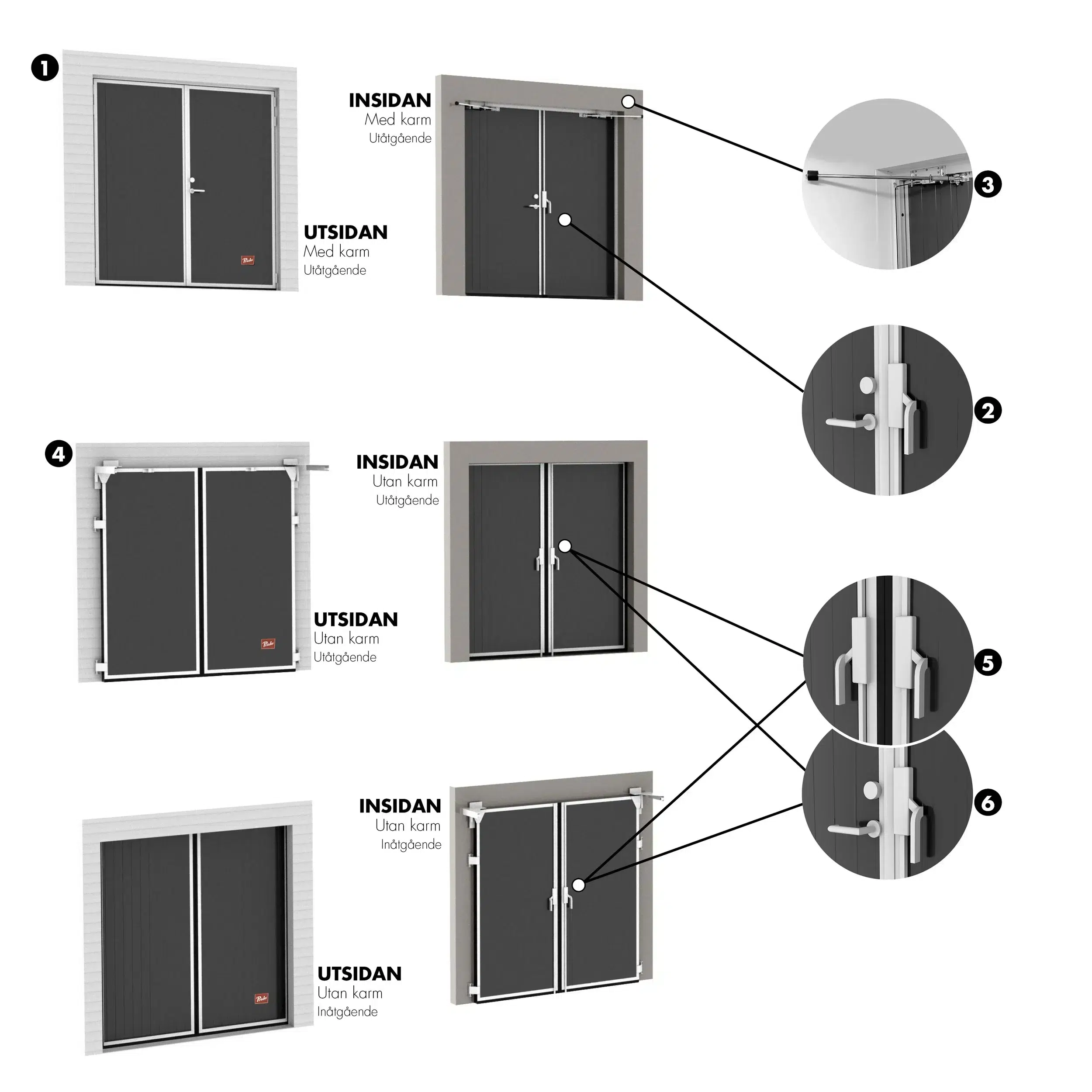

Kääntöovet sopivat parhaiten pienempiin ja keskisuuriin aukkoihin, joissa on harvoin henkilö- tai ajoneuvoliikennettä. Se perustuu tunnettuun Ecolid-taitto-oveemme ja tarjoaa saman korkean laadun huippuluokan ruostesuojauksella. Kääntöovi on käytännössä täysin huoltovapaa hyvin valittujen ja kestävien materiaalien ansiosta. Kääntöovi räätälöidään oviaukon mukaan jossakin 11 vakioväristämme. Karmin ulkomitta enintään 2490×2490.
1
Pridon karmiin asennetussa kääntöovessa on kiertojäykkä C-karmi anodisoidusta alumiinista, jossa on katkaistu kylmäkatko ja integroidut urat EPDM-kumista valmistetuille tiivistelistoille. Ovi on tarkoitettu ulkoseinään ja siksi se on varustettu sisäpuolisilla aukipitolaitteilla, jotka pitävät ovilehdet auki-asennossa. Karmin ulkomitta enintään 2490×2490 mm.
2
Kääntöovi suunnitellaan aina siten, että yksi osa on käyntiovi lukkokotelolla ja painikkeella.
3
Helppokäyttöiset automaattiset aukipitolaitteet 90° avaukseen toimitetaan vakiona.
4
Pridon kääntöovet muistuttavat monin tavoin taitto-ovea. Ovi valmistetaan limitysasennukseen ja siinä on laahuslista tiivisteenä lattiaa vasten. Ecolid-kääntöoven voi saada sekä sisään- että ulospäin aukeavana.
5
Vakiona Pridon kääntöovi on avattavissa ja lukittavissa vain sisäpuolelta.
6
Ecolid-kääntöovi voidaan suunnitella siten, että yksi osa on käyntiovi lukkokotelolla ja painikkeella, jos oven korkeus on enintään 3200 mm.
Tekniset tiedot kääntöovelle ilman karmia
CE-merkintä
Kääntöovet CE-merkitään rakennustuoteasetuksen
mukaisesti voimassa olevan standardin EN13241 mukaan.
Eristysarvo
U-arvo 1,60 W/(m2/K) täysin peitetyssä kääntöovessa 2,4×2,4 m
tai 1,87 W/(m2/K) vastaavassa ovessa, jossa on 1-lasirivi tyyppi B1.
Laskettu standardin EN12428 mukaisesti.
Ilmatiiviys
Luokka 4, 1,8 m3/m2 h, standardin EN12426 mukaisesti.
Mekaaninen kestävyys
Suunniteltu ja testattu
1 000 000 avauskerralle standardin EN13241 mukaisesti.
Vedenpitävyys
Luokka 3 standardin EN12425 mukaisesti.
Tuulenkestävyys
Luokka 2, 3, 4 tai 5 koosta riippuen.
Testattu ja luokiteltu standardien EN12444 ja
EN12424 mukaisesti.
Turvallisuus
Kumitiivisteet on suunniteltu siten, että puristumisvaarat
ovilehden/ovilehden ja ovilehden/seinän välillä poistuvat.
Vähintään 3 kantavaa heloitusta per ovilehti putoamisen
estämiseksi.
Ovilehtiin asennetut heloitukset
Sähkösinkittyä terästä tai alumiinia.
Ulospäin aukeavissa kääntöovissa teräsheloitukset ovat myös jauhemaalattuja.
Ikkunat
Argontäytteiset D4-12 eristyslasit kuudessa eri vakiomitassa.
Kääntöoven vakiomainen rinnankorkeus noin 1070 mm.
7 vuoden takuu kondensaatiota vastaan lasikerrosten välillä.
Ikkunankehykset anodisoidusta alumiiniprofiilista
katkaistuilla kylmäkatkoilla.
Yksi osa käyntiovenä
Toinen ovilehti voidaan toteuttaa käyntiovena, jos
oven korkeus on enintään 3200 mm. Käyntiovi toimitetaan
silloin Dorma DL 919-50 -lukkokotelolla ja Habo Atalanta -painikkeella.
Pielirauta asennetaan sivulehteen, joka varustetaan myös
pitkäsalvalla riippulukitusta varten.
Vetokahva
Anodisoidut alumiinikahvat.
Karminsaranat
Monisuuntaisesti säädettävät terässaranat.
Sähkösinkityt sisäänpäin aukeavissa kääntöovissa sekä
sähkösinkityt ja jauhemaalatut ulospäin aukeavissa kääntöovissa.
Voiteluvapaat teflonhelat. Ruuvataan ovenpieleen.
Nostosarana (Lisävaruste)
Nostaa kääntöovea avausliikkeen aikana 10
mm. Soveltuu epätasaisille lattioille. Antaa hyvän tiivistyksen
suljetussa asennossa ja pehmeän ja joustavan avausliikkeen
ilman tarpeetonta laahuslistan kulumista.
Ovilehti
Prosessilaminoidut sandwich-paneelit. Paksuus 50 mm.
Yksittäisen ovilehden maksimikoko 1250 x 4600 mm.
Runko anodisoidusta alumiiniprofiilista.
Sisään valetut teräsvahvikkeet saranoiden, ohjausyksiköiden ym. kiinnityspisteinä.
Ovenpielet
Teräksestä, betonista tai puusta. Vähintään 3 mm terästä sisäänpäin aukeavissa ja vähintään 4 mm ulospäin aukeavissa.
3 erilaista ruuvisarjaa ovenpielityypistä riippuen.
Tallipaketti
Pesuhalliin tai talliympäristöön sijoitettu kääntöovi vaatii
erityisen komponenttipaketin lisä-
ruostesuojaksi, jotta takuut ovat voimassa.
Ei voida jälkiasentaa.
Turvallisuus
Kumitiivisteet on suunniteltu siten, että puristumisvaarat ovilehden/ovilehden ja ovilehden/seinän välillä poistuvat. Optiset puristumissuojalistat sulkemisreunassa moottoroiduissa ovissa. Kaikissa moottoroiduissa ovissa on lisävalokenno taittopuolella. Vähintään 3 kantavaa heloitusta per taitto-oven ovilehti putoamisen estämiseksi.
Tiivisteet
Ikääntymistä kestävästä EPDM-kumista.
Aukipitolaitteet
Automaattinen lukitus auki-asennossa sekä
sisään- että ulospäin aukeavissa kääntöovissa.
Ulkoverhoilu
Sisä- ja ulkopuoli kuumasinkittyä teräslevyä.
Lakattu 25 μm polyesterilakalla.
7 vuoden takuu
Katso erillinen asiakirja, jossa on
takuuehtomme.
Ylläpito, huolto
Normaaleissa teollisuusympäristöissä ei vaadita huoltoa. Voimakkaasti likaavissa ympäristöissä voi olla tarpeen pestä ruostesuojauksen ylläpitämiseksi. Kaikki hoito ja ylläpito onnistuu ilman erikoisosaamista.
Lukot
Pitkäsalvat sisäpuoliseen riippulukitukseen ovat vakiona.
Jos halutaan sylinterilukitus sisä- ja ulkopuolelle, saatavilla on lisävaruste Prido Fix 480.
Tekniset tiedot kääntöovelle karmilla
CE-merkintä Eristysarvo Ilmatiiviys Mekaaninen kestävyys Vedenpitävyys Tuulenkestävyys Turvallisuus
Karmi Ovilehtiin asennetut heloitukset Ikkunat Yksi osa käyntiovenä on vakiona Saranat Seinäkiinnitys Ovilehti
Tiivisteet Aukipitolaitteet Ulkoverhoilu 7 vuoden takuu Ylläpito, huolto
Kääntöovet CE-merkitään rakennustuoteasetuksen mukaisesti
voimassa olevan standardin EN13241 mukaan.
U-arvo 1,58 W/(m2/K) täysin peitetyssä kääntöovessa 2,4×2,4 m
tai 1,87 W/(m2/K) vastaavassa kääntöovessa, jossa on 1-lasirivi tyyppi B1.
Laskettu standardin EN12428 mukaisesti.
Luokka 4, 1,8 m3/m2 h, standardin EN12426 mukaisesti.
Suunniteltu ja testattu
1 000 000 avauskerralle standardin EN13241 mukaisesti.
Luokka 3 standardin EN12425 mukaisesti.
Luokka 2, 3, 4 tai 5 koosta riippuen.
Testattu ja luokiteltu standardien EN12444 ja
EN12424 mukaisesti.
Vähintään 3 kantavaa heloitusta per ovilehti putoamisen estämiseksi.
Karmi anodisoidusta alumiiniprofiilista, jossa on katkaistut kylmäkatkot ja integroidut runkoholkit ruuvikiinnitystä ja säätöä varten.
Karmi on tyyppiä C tunneliasennukseen aukossa.
Sisäpuoliset heloitukset sähkösinkittyä terästä.
Ulkopuoliset saranat ovat sähkösinkittyjä ja jauhemaalattuja.
Argontäytteiset D4-12 eristyslasit kuudessa eri vakiomitassa.
Kääntöoven vakiomainen rinnankorkeus noin 1070 mm.
7 vuoden takuu kondensaatiota vastaan lasikerrosten välillä.
Ikkunankehykset anodisoidusta alumiiniprofiilista
katkaistuilla kylmäkatkoilla.
Toinen ovilehti toteutetaan käyntiovena. Se toimitetaan silloin
Dorma DL 919-50 -lukkokotelolla ja Habo Atalanta -painikkeella.
Pielirauta asennetaan sivulehteen, joka varustetaan myös
pitkäsalvalla riippulukitusta varten.
3 saranaa per sivu, saranat tyyppiä ASSA 3220.
Teräkseen tai puuhun, mukana toimitettu ruuvisarja toimii molemmissa vaihtoehdoissa.
Prosessilaminoidut sandwich-paneelit. Paksuus 50 mm.
Yksittäisen ovilehden maksimikoko 1204 x 2423 mm.
Runko anodisoidusta alumiiniprofiilista.
Sisään valetut teräsvahvikkeet saranoiden, ohjausyksiköiden ym. kiinnityspisteinä.
Ikääntymistä kestävästä EPDM-kumista, asennettu karmin uriin.
33 mm korkea laahuslista tiivisteenä lattiaa vasten.
Täysin sisäpuolelle sijoitetut ja automaattisella lukituksella auki-asennossa. Käytetään sisäpuolelle sijoitettujen narujen avulla.
Sisä- ja ulkopuoli kuumasinkittyä teräslevyä.
Lakattu 25 μm polyesterilakalla.
Katso erillinen asiakirja, jossa on
takuuehtomme.
Normaaleissa teollisuusympäristöissä ei vaadita huoltoa. Voimakkaasti likaavissa ympäristöissä voi olla tarpeen pestä ruostesuojauksen ylläpitämiseksi. Kaikki hoito ja ylläpito onnistuu ilman erikoisosaamista.
Värit
Kääntöoven värillä on luonnollisesti suuri merkitys rakennuksen kokonaisvaikutelmaan.
Kaikki Ecolid-kääntöovet verhoillaan teräslevyllä.
HOPEA 045
RAL: 9006
METSÄNVIHREÄ 874
Lähin NCS S 6020-G30Y
HARMAANVALKOINEN 022
RAL: 7044
SININEN 558
RAL: 5009
LYIJYNHARMAA 036
RAL: 7024
VALKOINEN 010
RAL: 9010
PUNAINEN 758
RAL: 3009
ANTRASIITINHARMAA 035
RAL: 7016
GRAFIITTI 044
RAL: 9007
SUKLAA RUSKEA 434
RAL: 8017
MUSTA 015
RAL: 9005
Huomaa, että väri tietokoneen näytöllä voi vaihdella todellisesta sävystä. Tarkan värin saamiseksi ota meihin yhteyttä peltinäytteen saamiseksi.
Värin rakenne
- Teräslevy
- Sinkkikerros
- Passivointikerros
- Pohjamaali (primer)
- Polyesterilakka 25 µm
- Takapuolen maali 10 µm
Tukholma
Göteborg
Malmö
Uppsala
Ympäristötuoteseloste
Yrityksen ja tuotteen kuvaus
Yritys:
Prido on yli 45 vuoden vankalla kokemuksella yksi alansa johtavista toimijoista.
Yritys suunnittelee, kehittää, valmistaa ja markkinoi teollisuusoviratkaisuja teollisuudelle ja muille ovien käyttäjille Pohjoismaissa ja Pohjois-Euroopassa.
Tavoitteena on tarjota alan houkuttelevin ja markkinoille soveltuvin valikoima.
Pääkonttori
534 92 Tråvad
Puh: 0512-295 90
Faksi: 0512-200 30
Sähköposti: info@prido.se
www.prido.se
Vastaava:
Toimitusjohtaja Josephine Stjärnerfält, 0512-295 88
josephine@prido.se
Yhteyshenkilö:
Ympäristökoordinaattori Otto Claéson, 0512-295 85
otto.claeson@prido.se
Ympäristötyö:
Yrityksen ympäristöpolitiikka on luettavissa verkkosivuilta. Säännöllinen seuranta suoritetaan.
Tuote:
Kääntöovi on prosessilaminoitu sandwich-rakenne. Runko koostuu alumiiniprofiileista, joissa on teräsvahvikkeet. Runko täytetään isosyanaatilla ja polyolilla, jotka muodostavat polyuretaanieristeen. Sisä- ja ulkopuoli ovat kuumasinkittyä teräslevyä. Valmistus tapahtuu pääkonttorilla Tråvadissa Varan ulkopuolella. Oven käyttöiän arvioidaan olevan vähintään 25 vuotta. Ilmoitettu käyttöikä on voimassa edellyttäen, että tuotetta käytetään olosuhteissa, joihin se on tarkoitettu. Maalikerroksen vakavammat vauriot, jotka vahingoittavat myös alla olevaa galvanointikerrosta, tulee korjata. Muuten vaaditaan vain huoltoa teollisuusoven käyttöoppaan huolto-ohjeiden mukaisesti.
Sisältöseloste:
Alla olevassa taulukossa on tietoja Ecolidin sisällöstä. Ovet räätälöidään asiakkaan toiveiden mukaan, joten koko vaihtelee.
Taulukko näyttää yleisimmän version sisällön – 4000 mm x 4000 mm, yhdellä ikkunarivillä ja käyntiovella:
| Materiaali | Määrä |
| Teräs | 233,2 kg |
| Alumiini | 65 kg |
| Kumi | 19,9 kg |
| Muovi | 0,1 kg |
| Polyuretaani | 43 kg |
| Ikkunat | 7,2 kg |
| Muuta | 0,2 kg |
| Yhteensä | 368,6 kg |
Tarkempia tietoja komponenteista saa valmistajalta.
Ympäristösuorituskyvyn ilmoitus:
Tiedot tuotteen ympäristösuorituskyvystä on jaettu valmistusosaan ja käyttöosaan.
Valmistus:
Resurssien käyttö:
– Sähkönkulutus noin 104 kWh/ovi.
Päästöt:
– Ei mitattavissa olevia päästöjä.
Muuta tietoa:
– Vaarallinen jäte: Isosyanaatti- ja polyolikoneen puhdistuksessa syntyy jonkin verran jätettä. Tämä käsitellään Stena Recyclingin hävityksessä. Keskimäärin noin 150 kg vuodessa on syntynyt, verrattuna tuotannossa käytettyyn 192 tonniin raaka-ainetta.
– Muu jäte: Tuotannossa syntyy leikkausjätteitä. Niitä ei luokitella vaaralliseksi jätteeksi, vaan ne voidaan sijoittaa kaatopaikalle ilman rajoituksia ja niitä käytetään maan eristykseen.
– Tuotannossa käytetyt kemikaalit: Polyoli, isosyanaatti, kuumasulate.
Pakkaus:
– Pakkaus tapahtuu telineille. Telineet koostuvat teräksisistä sivupäädyistä, joissa on puujalka, puurimoista välikappaleina sekä muovilevystä oven pakkauksen alareunassa. Sidotaan muovinauhalla ja puurimoilla oven telineen yläosaan. Irralliset tarvikkeet pakataan muovitettuun pahvilaatikkoon.
Omat päästöt:
– Ei tunnettuja.
Kierrätys:
Metalli voidaan materiaalikierrättää. Puu- ja kumijätteet voidaan energiahyödyntää. Solumuovin jäte sijoitetaan kaatopaikalle ilman rajoituksia (ei kompostoituva). Liimajätteet voidaan polttaa/sijoittaa kaatopaikalle.
