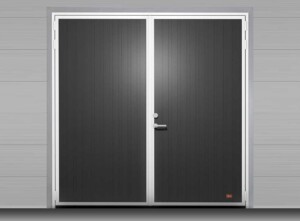

KARMILLINEN PARIOVI
Ecolid -karmillinen pariovi perustuu Ruotsin myydyimpään Ecolid- taitto-oveen. Karmillisessa pariovessa on c-karmi, joka on valmistettu kiertojäykästä anodisoidusta alumiiniprofiilista jossa on huomioitu kylmäkatko ja tiiveys uraan asennettavalla kumi EPDM tiivistyslistalla. Ovi on tarkoitettu asennettavaksi ulkojulkisivuun, ja siksi se on varustettu sisäpuolen aukipitolaitteilla, jotta ovilehdet pysyvät tarvittaessa auki.
KÄÄNTÖOVI KARMISSA EDUT
- Ovet on kehitetty ja valmistettu Ruotsissa
- Valmistetaan mittojen mukaan, karmin suurin ulkomitta 2490 x 2490 mm
- Toimitus sisältää karmiruuvit ja karmiin asennetut säätöhelat
- Helppo ja nopea asentaa
- Laahuslista lattiatiivistykseen
- Helppokäyttöinen aukipitolaite 90°
- Korkealuokkainen ruostesuojaus
- Ikkunakehykset, joissa kylmäkatko
- Varmuuslukkorunko ovilehdessä
- Lukitusmekanismi ja painin vakiona
- Pitkä huoltoväli – 36 kuukautta
- Käyttöikä testattu 1.000 000 avaus-/sulkemiskertaa standardin EN13241 mukaisesti
- CE-merkitty eurooppalaisen ovia koskevan standardin EN 13241 mukaisesti
- 7 vuoden takuu
Tuotevideo
PriDrivevideo
Asennusohje
Ecolid ennen asennusta

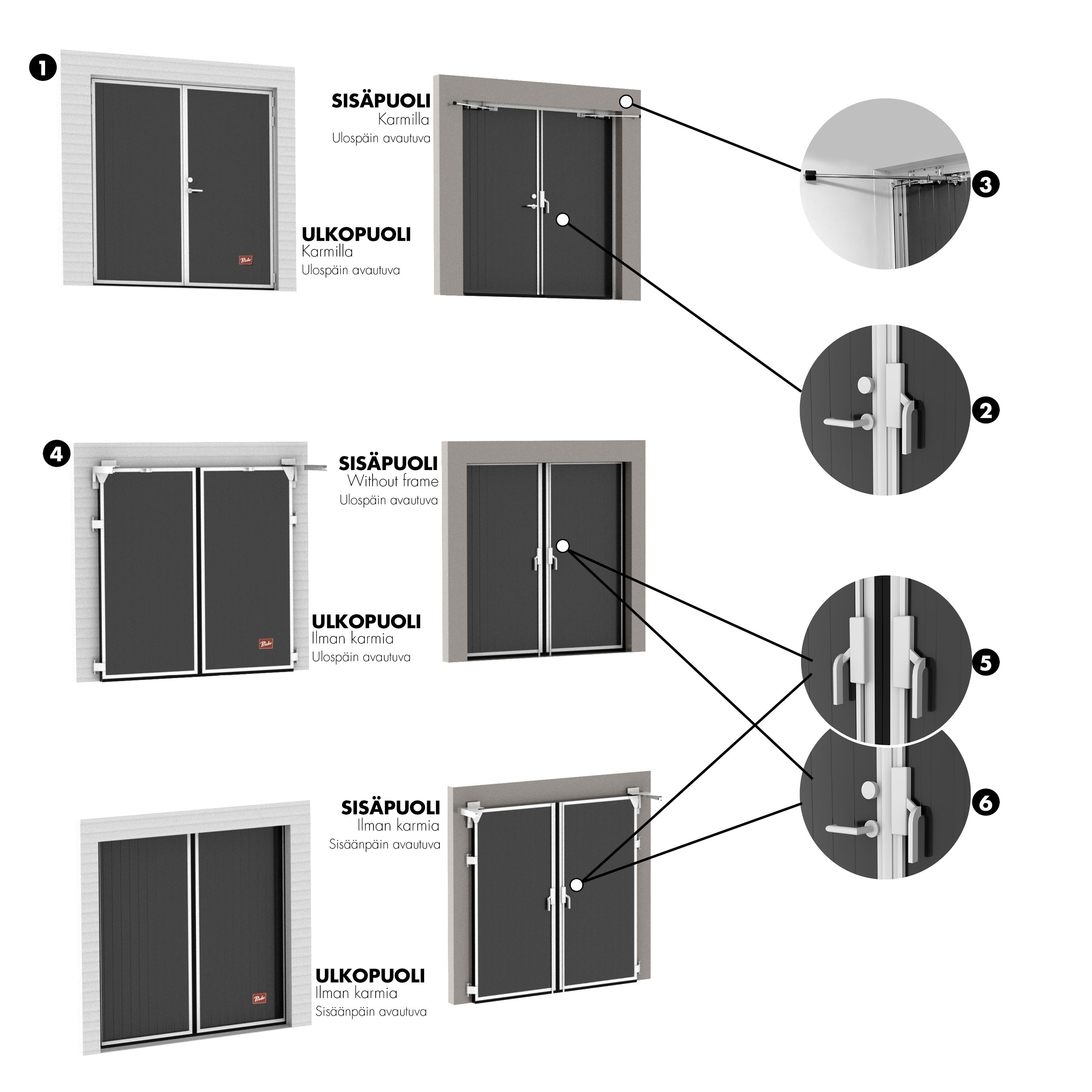

Ecolid- PARIOVI soveltuu parhaiten pieniin ja keskisuuriin oviaukkoihin, joissa henkilö- tai ajoneuvoliikenne on vähäistä. Karmillinen pariovi lukeutuu Ecolid-taitto-oviin ja tarjoaa korkean laadun ja huippuluokan ruostesuojauksen. Pariovi on täysin huoltovapaa huolella valittujen ja kestävien materiaaliensa ansiosta. Ovi räätälöidään oviaukon mukaan. Parioven väriksi voit valita jonkin 11 värivaihtoehdostamme. Karmin suurin ulkomitta 2490×2490
1
Pridon käyntiovissa on vääntöjäykkä, luonnonanodisoiduista profiileista valmistettu C-karmi, jossa on kylmäkatko ja kiinteät urat EPDM-kumista valmistetuille tiivistyslistoille. Ovet on tarkoitettu julkisivuihin, ja siksi niissä on sisäänrakennetut aukipitolaitteet ovilehden aukipitoa varten. Karmin ulkomitat maks. 2490×2490 mm.
2
Ovi on aina suunniteltu osaksi käyntiovea, jossa on lukkopesä ja painike.
3
Helppokäyttöiset automaattikiinnikkeet 90° avautumiseen mukana vakiona.
4
Pridon käyntiovi ilman karmeja on monessa suhteessa samanlainen kuin taitto-ovi. Ovet sulkeutuvat hivenen päällekkäin, ja niissä on tiivistelista lattiaa vasten. Kääntöportista on sekä sisään- että ulospäin avautuva malli.
5
Vakiomallissa kääntöoven voi avata ja lukita vain sisäpuolelta.
6
Ovi voidaan suunnitella osaksi käyntiovea, porttiovena, jossa on lukkopesä ja painike, mikäli oven korkeus on enintään 3200 mm.
Tekniset tiedot karmittomalle pariovelle
CE-merkintä Lämmönsiirto Ilmatiiviys Mekaaninen kestävyys Vesitiiviys Tuulikuormakapasiteetti Turvallisuus
Ovilehteen asennetut kiinnikkeet Ikkunat Osa käyntiovena Vedin Karmisaranat Nostosaranat (lisävaruste) Ovilehti
Ovenkarmi materiaali Tallipaketti Turvallisuus Tiivisteet Avauskiinnikkeet Pinnoite 7 vuoden takuu Ylläpito ja huolto Lukko
Pariovet on CE-merkitty rakennustuoteasetusta koskevan
standardin EN13241 mukaisesti.
U-arvo 1,60 W/(m2/K) täysin katetussa ovessa 2,4×2,4 m
tai 1,87 W/(m2/K) vastaavassa ovessa, jossa yksi tyypin B1 lasirivi.
Standardin EN12428 mukaisesti.
Luokka 4, 1,8 m3/m2h, standardin EN 12426 mukaisesti.
Käyttöikä testattu 1.000 000 avaus-/sulkemiskertaa (edellyttäen, että kunnossapidosta on huolehdittu valmistajan antaman käyttöohjeen mukaisesti). Standardi EN13241 mukaisesti
Luokka 3 standardin EN 12425 mukaisesti.
Luokka 2, 3, 4 tai 5 koosta riippuen.
Testattu ja luokiteltu standardien EN 12444 ja
EN 12424 mukaisesti.
Kumilistat, jotka on suunniteltu poistamaan puristumisvaara
ovilehden/ovilehden ja ovilehden/seinän väliin.
Putoamisen estämiseksi jokaisessa ovilehdessä on vähintään
kolme kantavaa kiinnikettä.
Sähkösinkittyä terästä tai alumiinia.
Ulospäin avautuvissa ovissa myös teräshelat on jauhemaalattu.
Argonkaasulla täytetyt D4-12-eristysikkuna kuudessa vakiokoossa.
Vakio rinnankorkeus 1070 mm.
7 vuoden takuu lasilevyjen välistä kondensaatiota vastaan.
Ikkunankehykset luonnonanodisoitua alumiiniprofiilia,
jossa kylmäkatkot.
Yhdestä ovilehdestä voidaan tehdä käyntiovi, jos
oven korkeus on enintään 3200 mm. Käyntiovi toimitetaan silloin
Dorma DL 919-50 -lukkopesällä ja Habo Atalanta -painimella.
Pielirauta asennetaan sivulehteen,
myös pitkäsalpa riippulukkolukitusta varten.
Anodisoidusta alumiinista valmistetut vetokahvat.
Moneen suuntaan säädettävät terässaranat.
Sähkösinkityt saranat sisäänpäin avautuvissa ovissa ja
sähkösinkityt ja jauhemaalatut saranat ulospäin avautuvissa ovissa.
Öljyttömät teflonhelat. Ruuvataan ovenkarmeihin.
Nostavat ovea aukaisemisen yhteydessä 10
mm. Sopivat esim. epätasaiselle lattialle. Antaa hyvän tiiviyden
suljettuna ja pehmeän ja tasaisen avausliikkeen
ilman laahuslistan tarpeetonta kulumista.
Laminoidut sandwich-paneelit. Paksuus 50 mm.
Yksittäisen ovilehden enimmäiskoko 1250 x 4600 mm.
Karmi anodisoitua alumiinia.
Kiinteät teräsvahvikkeet, joihin kiinnitetään saranat, ohjauslaitteet ym.
Teräs, betoni tai puu. Teräksen paksuus on oltava vähintään 3 mm sisäänpäin aukeavissa ja vähintään 4 mm ulospäin aukeavissa ovissa.
3 erilaista ruuvisarjaa puitteiden tyypin mukaan.
Eläinsuojaan tai pesuhalliin asennettava pariovi tulee
varustaa ruosteelta suojatuilla lisäosilla
jotta takuu on voimassa.
Jälkiasennus ei ole mahdollinen.
Kumitiivisteet on muotoiltu niin, ettei ovilehtien tai ovilehden ja seinän väliin voi jäädä puristuksiin. Moottorikäyttöisissä ovissa on optiset puristussuojalistat sulkeutumisreunoissa. Kaikissa moottorikäyttöisissä taitto-ovissa on valokenno myös taitepuolella. Putoamisen estämiseksi jokaisessa ovilehdessä on vähintään 3 kantavaa kiinnikettä.
Kulutusta kestävää EPDM-kumia.
Automaattinen lukitus avoimessa tilassa sekä
sisään- että ulospäin avautuvissa ovissa.
Sisä- ja ulkopinta kuumasinkittyä terästä.
Lakkaus 25 μm:n polyesterilakalla.
Takuuehdot
erillisessä asiakirjassa.
Markkinoiden vähäisin huoltotarve.
Manuaalisissa ovissa 36 kuukauden huoltoväli.
Pitkäsalpa sisäpuolelta lukitsemiseen vakiona.
Saatavana haluttaessa sylinterilukittava liukusalpa Prido Fix 480 sisä- ja ulkopuolelle.
Tekniset tiedot karmilliselle pariovelle
CE-merkintä Lämmönsiirto, eristävyys Ilmatiiveys Mekaaninen kestävyys Vesitiiviys Tuulikuormakapasiteetti Turvallisuus
Karmi Ovilehteen asennetut kiinnikkeet Ikkunat Osa käyntiovena vakiona Saranat Seinäkiinnitys Ovilehti
Tiivisteet Avauskiinnikkeet Pinnoite 7 vuoden takuu erillisestä asiakirjasta. Ylläpito ja huolto
Kääntöovet on CE-merkitty rakennustuoteasetuksen mukaisesti.
Standardin EN13241 mukaisesti.
U-arvo 1,58 W/(m2/K) täysin katetussa ovessa 2,4×2,4 m
tai 1,87 W/(m2/K) vastaavassa ovessa, jossa yksi tyypin B1 lasirivi.
Standardi EN12428 mukaisesti.
Luokka 4, 1,8 m3/m2h, standardin EN 12426 mukaisesti.
Käyttöikä testattu 1.000 000 avaus-/sulkemiskertaa (edellyttäen, että kunnossapidosta huolehditaan valmistajan antaman käyttöohjeen mukaisesti). Standardi EN1324 mukaisesti.
Luokka 3 standardin EN 12425 mukaisesti.
Luokka 2, 3, 4 tai 5 koosta riippuen.
Testattu ja luokiteltu standardien EN 12444 ja EN 12424 mukaisesti.
Romahduksen estämiseksi jokaisessa ovilehdessä on vähintään kolme kantavaa kiinnikettä.
Karmi luonnonanodisoitua alumiiniprofiilia kylmäkatkoilla ja integroiduilla runkoholkeilla ruuvikiinnitykseen ja säätämiseen.
C-karmi tunneliasennusta varten oviaukkoon.
Sisäpuolinen hela sinkittyä terästä.
Sähkösinkityt ja jauhemaalatut ulkopuoliset saranat.
Argonkaasulla täytetyt D4-12-eristysikkunat kuudessa vakiokoossa.
Vakio rinnankorkeus 1070 mm.
7 vuoden takuu lasilevyjen välistä kondensaatiota vastaan.
Ikkunankehykset luonnonanodisoitua alumiiniprofiilia,
jossa kylmäkatkot.
Yhdestä ovilehdestä voidaan tehdä käyntiovi. Se toimitetaan silloin
Dorma DL 919-50 -lukkopesällä ja Habo Atalanta -painimella.
Pielirauta asennetaan sivulehteen, johon asennetaan
myös pitkäsalpa riippulukkolukitusta varten.
3 saranaa/puoli, saranan tyyppi ASSA 3220.
Terästä tai puuta, mukana toimitettu ruuvisarja toimii molemmissa vaihtoehdoissa.
Laminoidut sandwich-paneelit. Paksuus 50 mm.
Yksittäisen ovilehden enimmäiskoko 1204 x 2423 mm.
Karmi anodisoitua alumiinia.
Kiinteät teräsvahvikkeet, joihin kiinnitetään saranat, ohjauslaitteet ym.
Ikääntymisenkestävää EPDM-kumia, joka on levitetty karmin uraan.
33 mm laahuslista tiivisteenä lattiaa vasten.
Täysin sisäisesti sijoitettu ja lukittuu automaattisesti auki-asentoon.
Käytetään sisäpuolella olevalla vetonarulla.
Sisä- ja ulkopinta kuumasinkittyä terästä.
Lakattu 25 μm:n polyesterilakalla.
Takuuehdot löytyvät erillisestä asiakirjasta.
Markkinoiden vähäisin huoltotarve.
Manuaalisissa ovissa 36 kuukauden huoltoväli.
Ecolid-teollisuusovien ja -taitto-ovien värit
Hopea 045
lähin RAL 9006
Metsänvihreä 874 lähin RAL 6003
NCS S 6020-G30Y
Harmaanvalkoinen 022
lähin RAL 7044
Sininen 558
RAL: 5009
Lyijynharmaa 036
lähin RAL 7024
Valkoinen 010
lähin RAL 9010
Punainen 758
lähin RAL 3009
ANTRACITGRÅ 035
RAL: 7016
Antrasiitinharmaa 035
lähin RAL 7016
Suklaanruskea 434
lähin RAL 8017
Musta 015
lähin RAL 9005
Huomaa, että näytöllä näkyvä väri voi poiketa hieman todellisesta sävystä. Jos haluat nähdä tarkan värin, ota yhteyttä ja pyydä levynäyte.
Värin rakenne
- Teräslevy
- Sinkkikerros
- Passivointikerros
- Pohjaväri (primer)
- Polyesterimaali 25 µm
- Taustamaali 10 µm
Ympäristötuoteilmoitus – Ecolid-taitto-ovi
Yrityksen ja tuotteen kuvaus
Yritys:
Pridolla on yli 45 vuoden vankka kokemus, ja yritys on yksi alansa johtavista toimijoista.
Yritys suunnittelee, kehittää, valmistaa ja markkinoi teollisuusoviratkaisuja Pohjoismaiden ja Pohjois-Euroopan teollisuustoimijoiden ja muiden ovenkäyttäjien tarpeisiin.
Tavoitteena on tarjota alan vetovoimaisin ja parhaiten markkinoiden mukaan sovitettu tuotevalikoima.
Pääkonttori
Industrigatan 3
534 92 Tråvad
Puhelin: +46 (0)512-295 90
Faksi: +46 (0)512-200 30
Sähköposti: info@prido.se
www.prido.se
Vastuuhenkilö:
Toimitusjohtaja Josephine Stjärnerfält, +46 (0)512-295 88
josephine@prido.se
Yhteyshenkilö:
Ympäristökoordinaattori Otto Claéson, +46 (0)512-295 85
otto.claeson@prido.se
Ympäristötyö:
Yrityksen ympäristökäytäntö on luettavissa kotisivulla. Seurantaa suoritetaan säännöllisesti.
Tuote:
Ecolid-ovi on prosessilaminoitu, sandwich-rakenteinen taitto-ovi. Runkokehikko on valmistettu teräsvahvistetuista alumiiniprofiileista. Kehikko täytetään isosyanaatilla ja polyolilla, joka muodostaa polyuretaanieristeen. Sisä- ja ulkopuoli on kuumasinkittyä teräslevyä. Tehdas on Tråvadissa Varan ulkopuolella pääkonttorin yhteydessä. Oven käyttöiän lasketaan olevan vähintään 25 vuotta. Ilmoitetun käyttöiän saavuttaminen edellyttää, että tuotetta käytetään niissä olosuhteissa, joihin se on tarkoitettu. Suuremmat maalikerroksen viat, jotka vahingoittavat myös alla olevaa galvanointikerrosta, on korjattava. Muilta osin vaaditaan vain teollisuusoven käyttöohjeen mukainen kunnossapito.
Sisältöilmoitus:
Alla olevassa taulukossa on tietoja Ecolidin sisällöstä. Ovet mitoitetaan asiakkaan toiveiden mukaan. Tästä syystä koko vaihtelee.
Taulukossa on esitetty sisältö tavallisimmassa kokoonpanossaan – 4000 mm x 4000 mm, yhdellä ikkunarivillä ja käyntiovella:
| Materiaali | Määrä |
| Teräs | 233,2 kg |
| Alumiini | 65 kg |
| Kumi | 19,9 kg |
| Muovi | 0,1 kg |
| Polyuretaani | 43 kg |
| Ikkunat | 7,2 kg |
| Muut osat | 0,2 kg |
| Yhteensä | 368,6 kg |
Valmistaja antaa lisätietoja tuotteen sisältämistä komponenteista.
Ympäristösuorituskykyilmoitus:
Tiedot tuotteen ympäristösuorituskyvystä on jaettu valmistus- ja käyttöosaan.
Valmistus:
Resurssien käyttö:
– Sähkönkulutus noin 104 kWh/ovi.
Saastepäästöt:
– Ei mitattavissa olevia päästöjä.
Muut tiedot:
– Vaarallinen jäte: Polyoli- ja isosyanaattikoneen puhdistus aiheuttaa jonkin verran päästöjä. Jätteet viedään Stena Recylingille hävitettäväksi. Vuotuinen jätemäärä on noin 150 kg verrattuna valmistuksessa käytettävään 192 tonnin raaka-ainemäärään.
– Muu jäte: Valmistuksessa syntyy jäämätuotteita särmäyksessä ja leikkauksessa. Näitä jätteitä ei luokitella vaarallisiksi ja ne voidaan hävittää rajoituksetta ja käyttää maaperän eristämiseen.
– Valmistuksessa käytettävät kemikaalit: Polyoli, isosyanaatti, sulaliima.
Pakkaukset:
– Pakataan lavalle. Lava koostuu puujalalla varustetuista teräksisistä sivupäädyistä, välirimoista sekä muovilevystä ovipakkauksen alareunassa. Sidottu muovivanteilla ja puurimoilla ovilavan yläosassa. Irtotarvikkeet on pakattu muoviin käärittyyn pahvilaatikkoon.
Omat päästöt:
– Ei tiedossa.
Kierrätys:
Metalli voidaan kierrättää. Puu- ja kumijäämät voidaan kierrättää energiaksi. Solumuovijäämät voidaan hävittää rajoituksetta (ei kompostoitavissa). Liimajäämät voidaan polttaa/hävittää.
